Заменить оригинальный Автоматический регулятор напряжения генератора DST-100-2FA4 Автоматический стабилизатор напряжения дизельного генератора Taiyo Модуль управления напряжением
Описание
Заменить оригинальный Автоматический регулятор напряжения генератора DST-100-2FA4 Автоматический стабилизатор напряжения дизельного генератора Taiyo Модуль управления напряжением

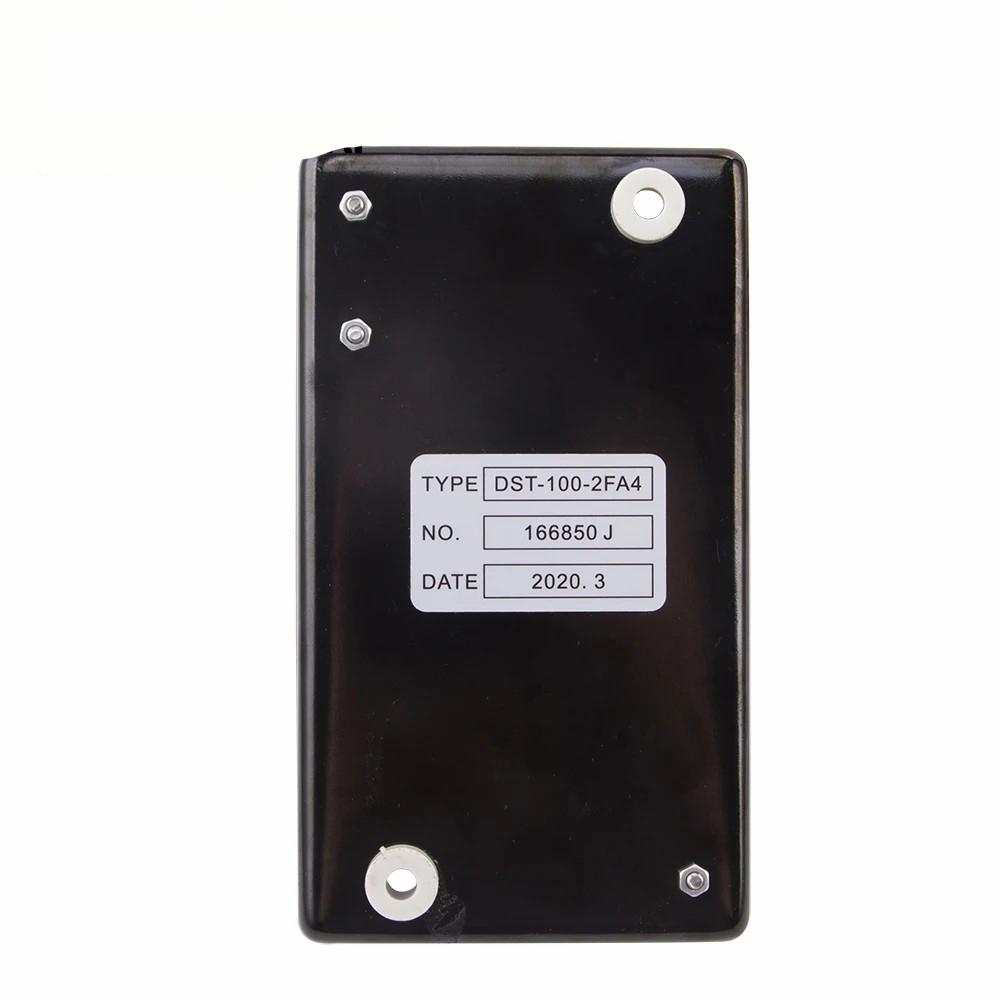

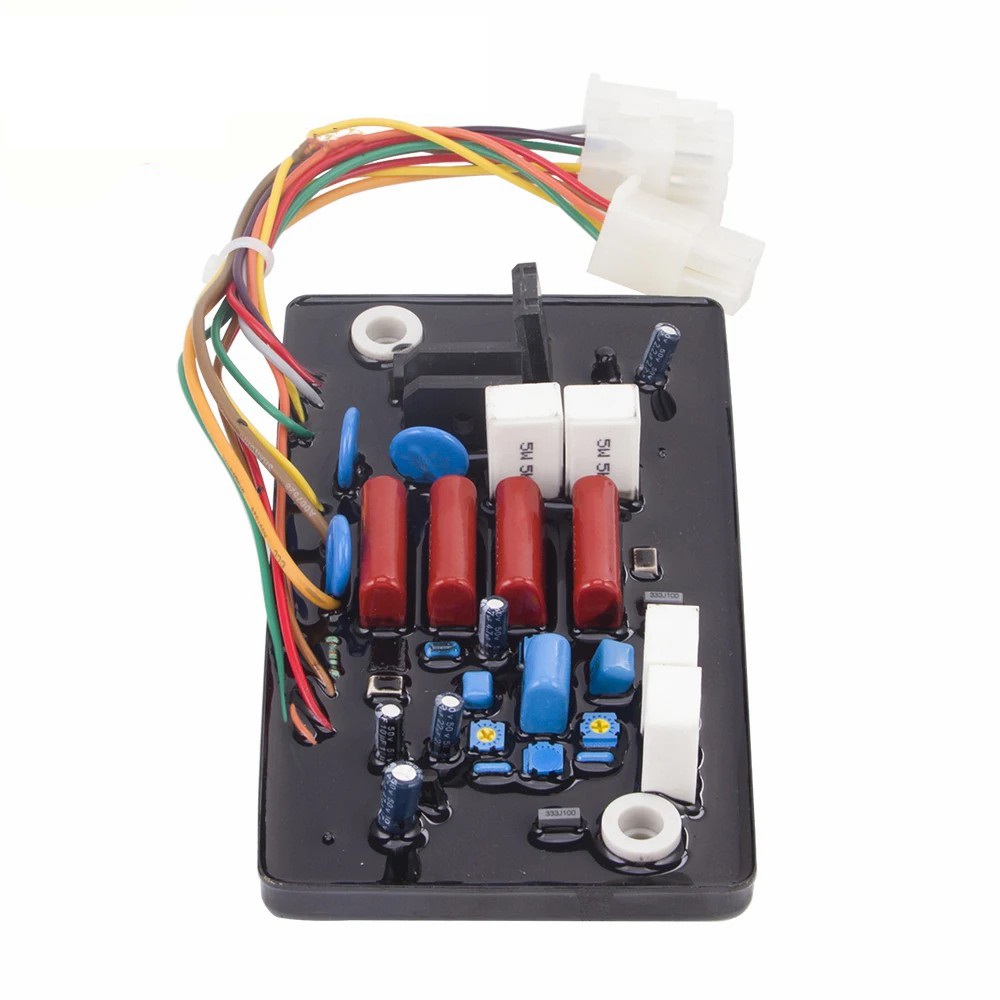

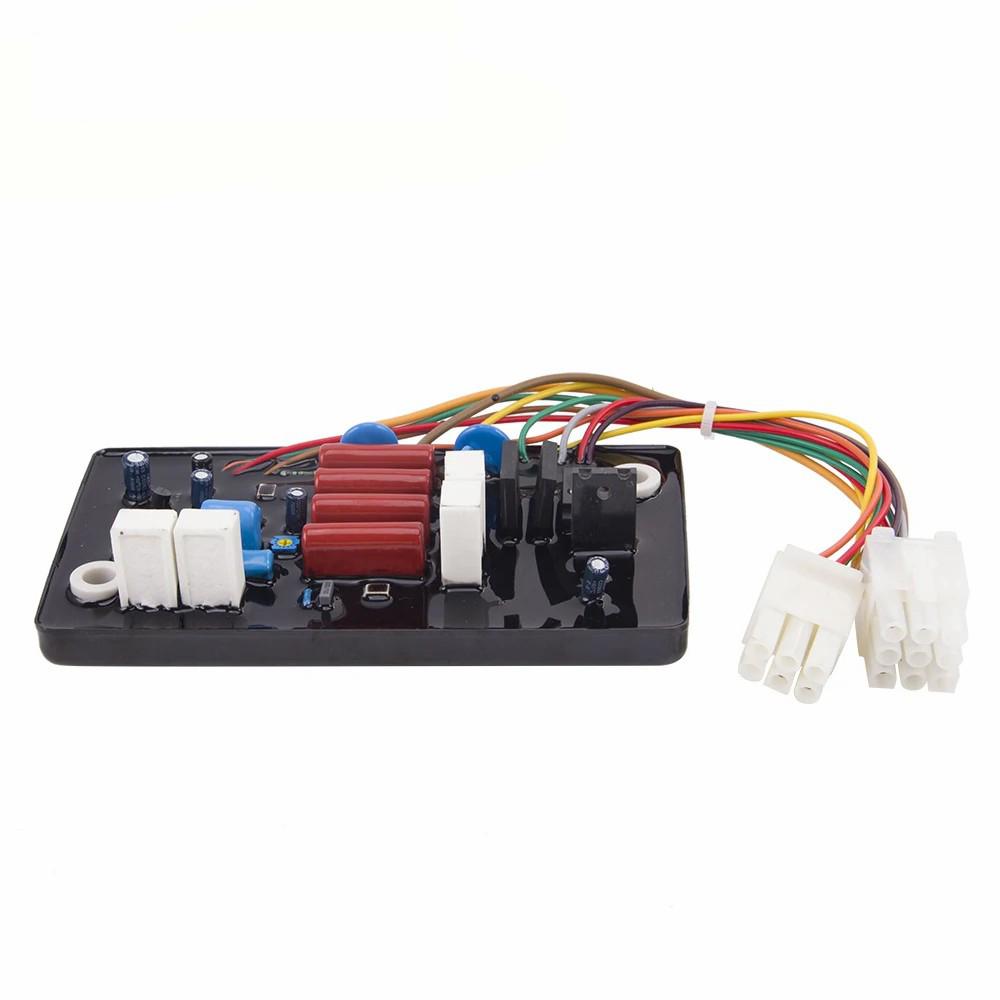

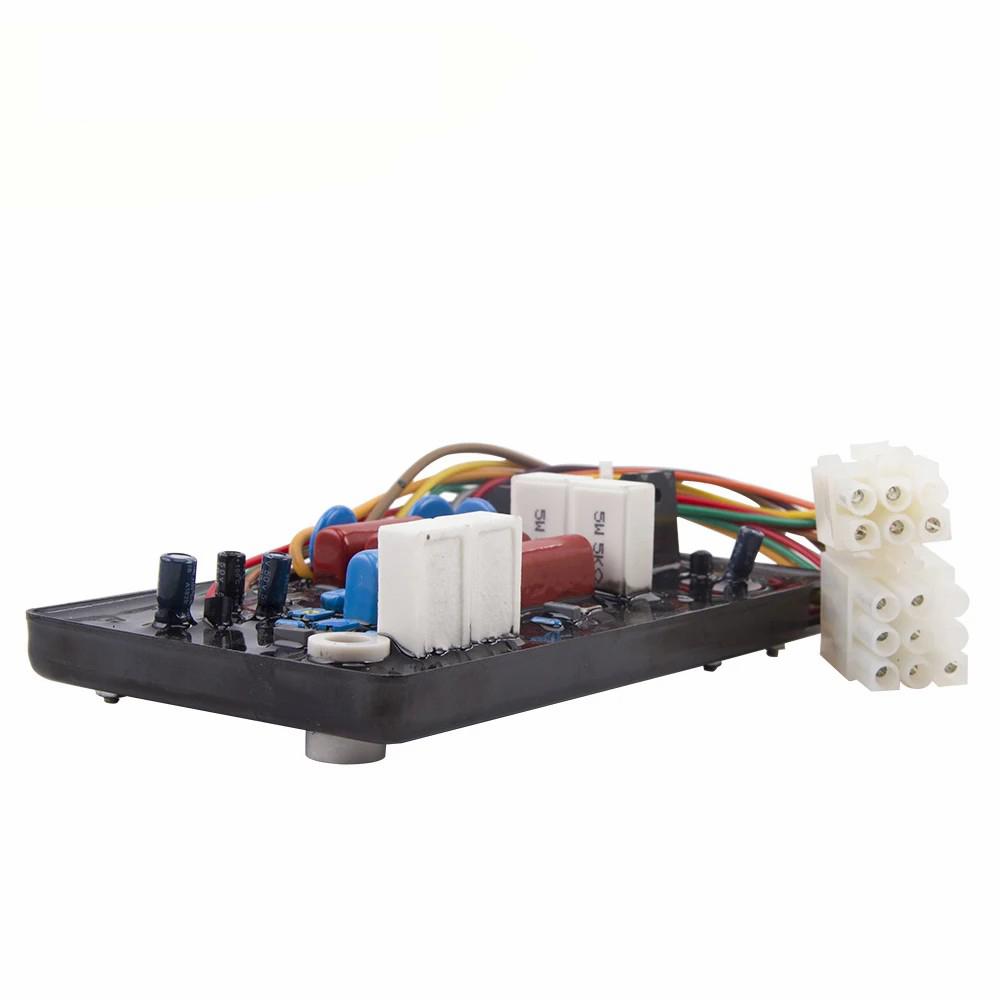

1.Автоматический регулятор напряжения DST-51-DFKV (сокращенно Автоматический регулятор напряжения AVR) представляет собой частично герметичное электронное устройство, специально разработанное для
для генераторов maha. AVR реализует автоматическое выходное напряжение генератора, управляя током возбуждения генератора
регулировка намагничивателя генератора.
2. Регулировка напряжения (ВОЛЬТ)
Перед запуском потенциометр настройки напряжения можно отрегулировать против часовой стрелки (заводское значение установлено на 400 В), а
порт внешнего потенциометра закорочен. Когда генераторная установка работает нормально и достигает номинальной частоты вращения,
потенциометр регулируется по часовой стрелке, и напряжение повышается, и наоборот. Уменьшайте до тех пор, пока выходное напряжение не достигнет
требования.
Если вам необходимо отрегулировать внешнее напряжение, вы можете отсоединить линию подключения порта внешнего потенциометра на Автоматическом регуляторе напряжения и
подключите потенциометр. Поскольку внешний порт Автоматического регулятора напряжения находится под напряжением, если вы хотите установить напряжение, управляемое извне
потенциометр регулировки, потенциометр должен быть таким, чтобы обеспечить хорошую изоляцию, рекомендуется использовать цельнопластиковый многооборотный
потенциометр. Если используется потенциометр с металлическим корпусом, его корпус должен быть заземлен!
3. Регулировка устойчивости (STAB)
Регулировка потенциометра «STAB» может стабилизировать выходное напряжение генератора, но чрезмерная регулировка приведет к увеличению
мгновенная скорость колебания напряжения генератора при большой нагрузке. Рекомендуется запускать генератор без нагрузки,
проверьте правильность и стабильность скорости, полностью поверните потенциометр «STAB» против часовой стрелки, а затем медленно вращайте
по часовой стрелке до тех пор, пока напряжение генератора не начнет колебаться. Правильная настройка заключается в том, чтобы слегка повернуть против часовой стрелки от этого
положение (то есть напряжение в этой точке стабильно, но оно должно быть очень близко к нестабильной зоне)
4. Возбуждение:
Когда остаточное напряжение намагничивания генератора недостаточно для того, чтобы заставить Автоматический регулятор напряжения наращивать напряжение, его необходимо возбудить
со стороны. После запуска двигателя используйте аккумулятор напряжением 12 В. Отрицательный полюс батареи подсоединен к F- разъему
Автоматический регулятор напряжения, а положительный полюс батареи подключен через диод (5A). F+ Автоматического регулятора напряжения останавливает возбуждение, когда
напряжение генератора установлено на уровне 20%. Очень важно: необходимо использовать диод, чтобы убедиться в том, что Автоматический регулятор напряжения не поврежден!
5. Отрегулируйте (U / F)
5.1 Регулировка защиты от низких частот (U / F)
Потенциометр «U/ F» предназначен для настройки защиты от низких частот
Значение точки перегиба частоты, при использовании на частоте 50 Гц, защита от низких частот U%
-Обычно устанавливается на частоте 45 Гц, при использовании на частоте 60 Гц (устанавливается
U / F характеристическая кривая 55 Гц), этапы ее настройки: запустите двигатель и включите мощность на 120
Увеличьте давление, отрегулируйте двигатель до требуемого значения низкой частоты,
Медленно отрегулируйте потенциометр “U /F” против часовой стрелки, чтобы на генераторе было 100, напряжение начинает падать, защита
действие происходит так, как показано на рисунке ниже,
80
_⊥50 Гц 11⊥⊥⊥
Если частота ниже установленного значения точки перегиба, это означает, что частота не равна 60
_⊥⊥A / 460 Гц 4_
В этой ситуации выходное напряжение генератора будет низким
Действие защиты от частоты и ее снижение для предотвращения потери при перенапряжении низкой частоты
40
_ ← μA ← ++-
Катушка статора с плохим магнитным полем. При использовании на частоте 60 Гц перезапустите
20
F ↓ 4⊥ +++ 4
Отрегулируйте потенциометр «U/F» на требуемое значение защиты от низких частот
(55 Гц). Положение DIP-переключателя «1» — 50 Гц,
10203040506070
Гц
Положение «ВКЛ.» равно 60 Гц.
