генератор с Автоматическим регулятором напряжения 300 кВт MX341 переменного тока с автоматическим регулятором напряжения PMG

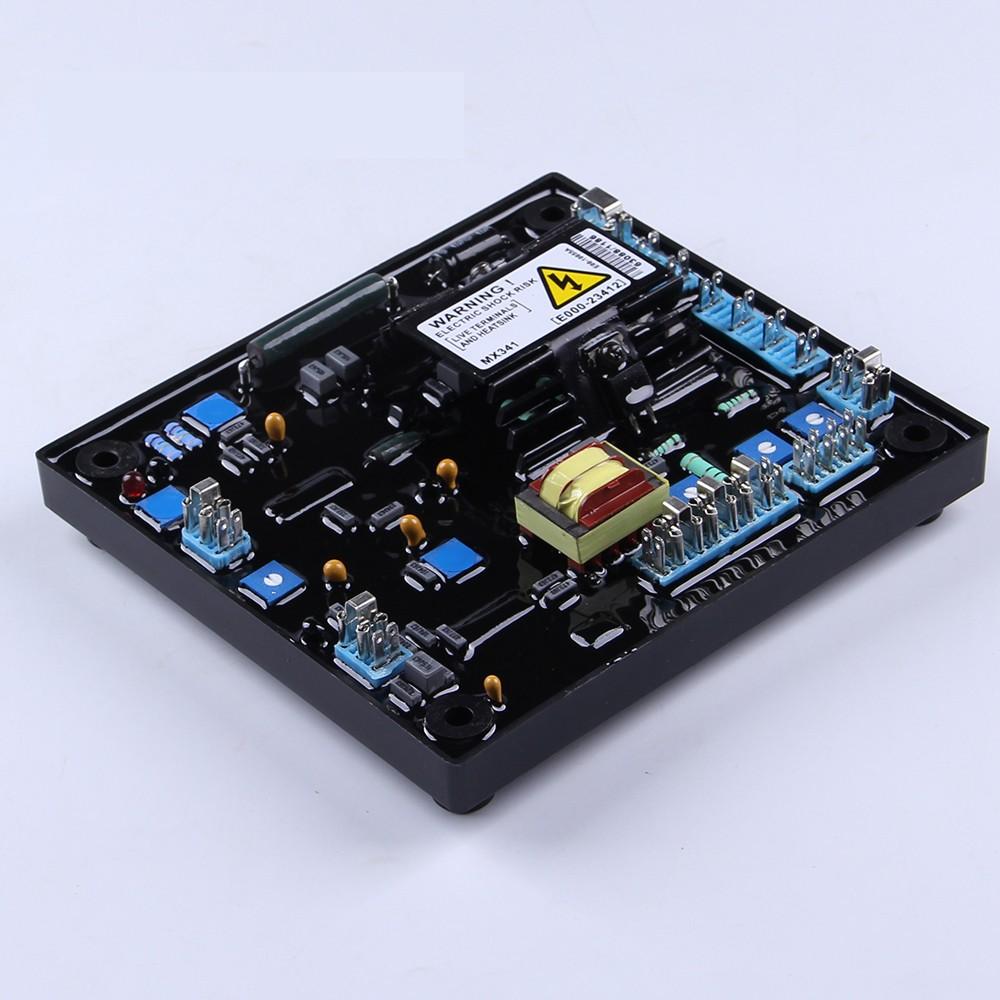

Регулятор напряжения типа генератора с постоянными магнитами MX341 является совместимой заменой NS MX341 и Onan 305-0846.

MX341 является 2-фазным автоматическим регулятором напряжения и является частью системы возбуждения бесщеточного генератора.Мощность возбуждения поступает от трехфазного генератора на постоянных магнитах (PMG), чтобы изолировать цепи Автоматического регулятора напряжения от воздействия нелинейных нагрузок и уменьшить радиочастотное взаимодействие на клеммах генератора.Постоянный ток короткого замыкания генератора — еще одна особенность системы PMG.

Автоматический регулятор напряжения определяет напряжение в основной обмотке генератора и управляет возбуждением для поддержания выходного напряжения генератора в заданных пределах, компенсируя нагрузку, частоту вращения, температуру и коэффициент мощности генератора.Для превосходного регулирования напряжения используется измерение среднеквадратичного значения фазы напряжения.

В комплект входит регулируемая схема плавного пуска, обеспечивающая плавное контролируемое повышение выходного напряжения генератора.

Регулирование напряжения < ±1%

Потребляемая мощность 3-фазного PMG

Для Использования В Параллельной Работе

Регулируемые функции ОТКЛЮЧЕНИЯ, ПОГРУЖЕНИЯ, ОБРЕЗКИ и ОПУСКАНИЯ

Плавное увеличение напряжения пуска

Защита от понижения частоты

Светодиодные индикаторы UFRO и избыточного возбуждения

Чувствительный вход

Напряжение: 190-264 В переменного тока, 1 фаза, 2 провода

Частота: номинальная 50-60 Гц

Потребляемая мощность (PMG)

Напряжение: 170-220 В переменного тока, 3 фазы, 3 провода

Ток: непрерывный 3А/фаза

Частота: номинальная 100-200 Гц

Выход

Напряжение: не более 120 В постоянного тока

Ток: непрерывный 2,7 АЦП, прерывистый 6А в течение 10 секунд

Сопротивление: минимум 15?

Регулирование: +/-1% среднеквадратичного значения при 4% регулировании двигателя

Нарастание напряжения: остаточное напряжение на клемме Автоматического регулятора напряжения? 5 В переменного тока

Регулировка внешнего напряжения: +/-10% с помощью триммера 1 ком на 1 Вт

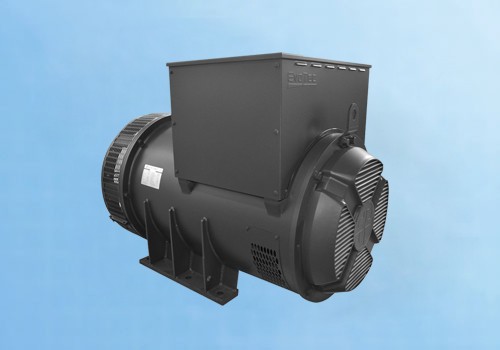

Автоматический регулятор напряжения используется для следующей магнитной генераторной установки.
