ТЕХНИЧЕСКИЕ ДАННЫЕ

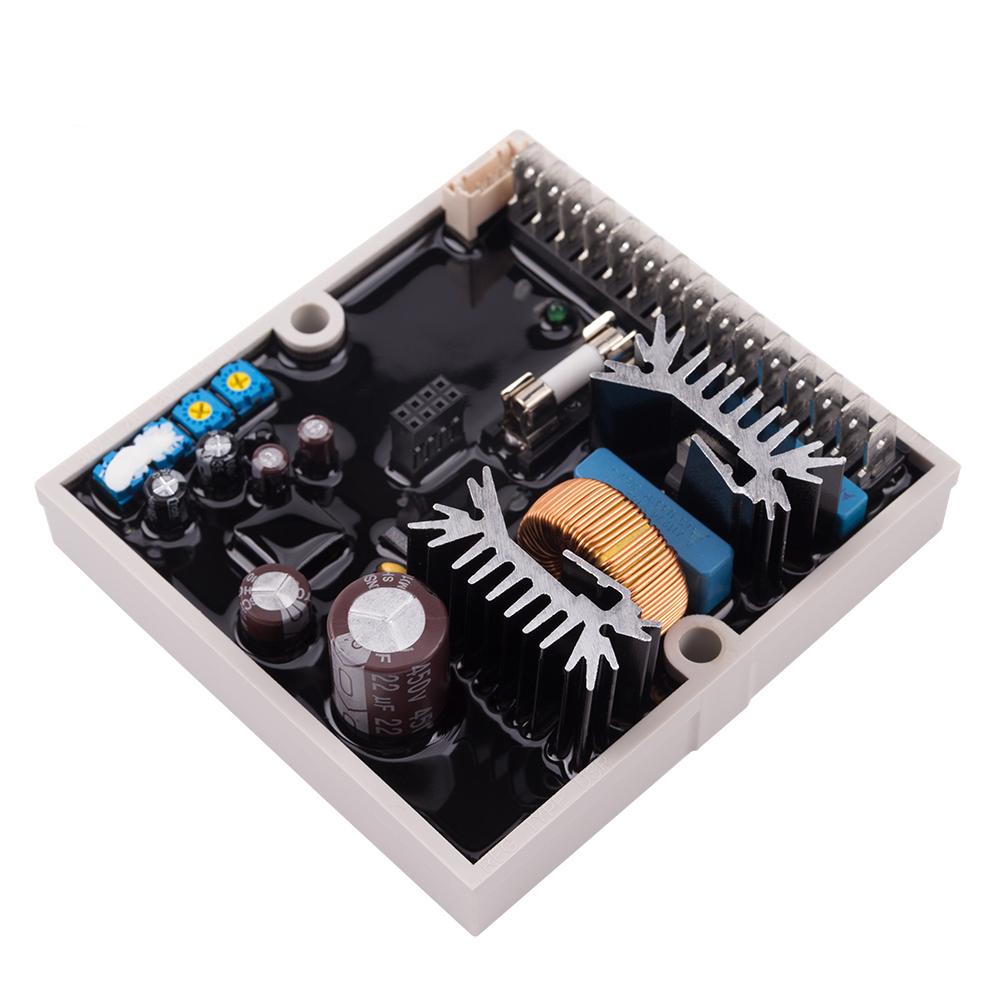

DSR — это регулятор напряжения для синхронных генераторов переменного тока, предназначенный для автономной работы и калибровки; для достижения максимальной производительности регулятор следует понимать как часть системы, состоящей как минимум из трех компонентов: DSR (блок управления), коммуникационный модуль (например, DI1) и блок контроля., как показано на рисунке 4 или 12.

Разъемы для подключения к генератору электроэнергии и коммуникационному модулю расположены на регуляторе DSR.

Блок управления может состоять из персонального компьютера, другого «синоптического» устройства или того и другого вместе; он не имеет функции управления системой в режиме реального времени, но позволяет программировать и визуализировать все рабочие параметры DSR.

Если он оснащен последовательным интерфейсом RS485 или RS232, для его подключения необходим коммуникационный модуль DI1.

ОСОБЕННОСТЬ

• Полностью цифровой управляемый регулятор, основанный на DSP

• Установка на борт машины

• Подходит для всех саморегулируемых генераторов переменного тока

• Напряжение питания: 40 В переменного тока÷270 В переменного тока (от вспомогательной обмотки, выходного напряжения или PMG)

• Диапазон частот: 12 Гц ÷ 72 Гц

• «Считывание» напряжения с истинным среднеквадратичным или средним значением (70÷280 В переменного тока)

• Максимальный непрерывный выходной ток: 4Adc;

• Точность регулирования напряжения: ±1% от холостого хода до номинальной нагрузки в статическом состоянии, при любом коэффициенте мощности и при колебаниях частоты в диапазоне от -5% до +20% от номинального значения.

• Кратковременные перепады мощности и перенапряжение в пределах ±15%

• Время восстановления напряжения в пределах ±3% от установленного значения, менее чем за 300 мс.

• Кратковременное перенапряжение при запуске: менее 5% от номинального напряжения.

• Однофазное зондирование

• Параметры: НАПРЯЖЕНИЕ, ЧАСТОТА, УСИЛИТЕЛЬ и Гц могут быть установлены с помощью триммеров (по умолчанию) 50/60 Гц с помощью

«перемычка» (по умолчанию); все параметры могут быть запрограммированы с помощью программного обеспечения.

• Аналогичное дистанционное управление выходным напряжением возможно с помощью внешнего напряжения (0÷2,5 В постоянного тока) или с помощью линейного потенциометра 10 Ком.

• Температура окружающей среды: -25°C ÷ +70°C

• Защита от пониженной скорости с регулируемым порогом и наклоном

• Сигналы тревоги о перенапряжении и понижении напряжения

• Защита от перегрузки по току возбуждения с отсроченным вмешательством

• Управление временными короткими замыканиями (запуск асинхронных двигателей)

• Открытый коллекторный выход (неизолированный), сигнализирующий о срабатывании защитных устройств (изоляция на дополнительном модуле DI1) с программируемой активацией в отношении отдельных аварийных сигналов и возможностью отсрочки срабатывания.

• Хранение данных о ненормальных условиях эксплуатации (тип сигнала тревоги, количество событий, продолжительность последнего события, общее время)

• Запоминание времени работы регулятора (начиная с версии 11 встроенного ПО)

• Последовательный интерфейс связи RS232 и RS485 (с дополнительным модулем DI1)

ПРЕДУПРЕЖДЕНИЕ: Частота работы DSR ниже 12 Гц не указана.
