Автоматический регулятор напряжения генератора SR7 SR7-2 SR7-2G

Описание

Описание продукта

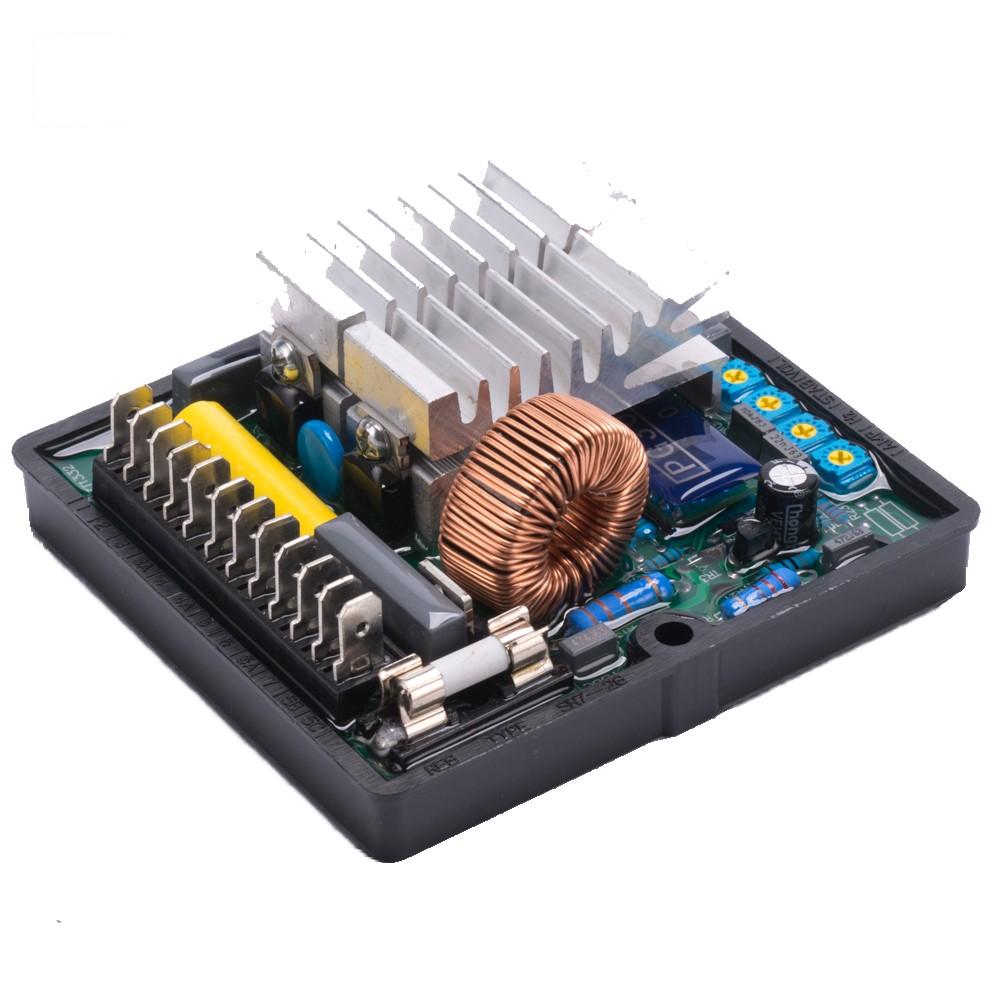

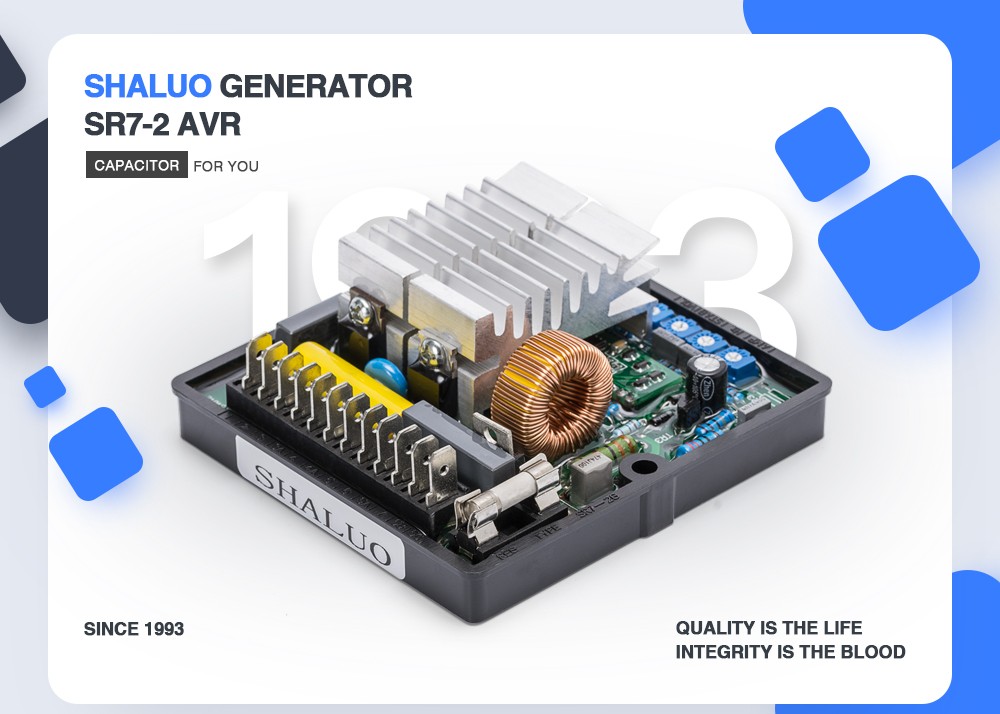

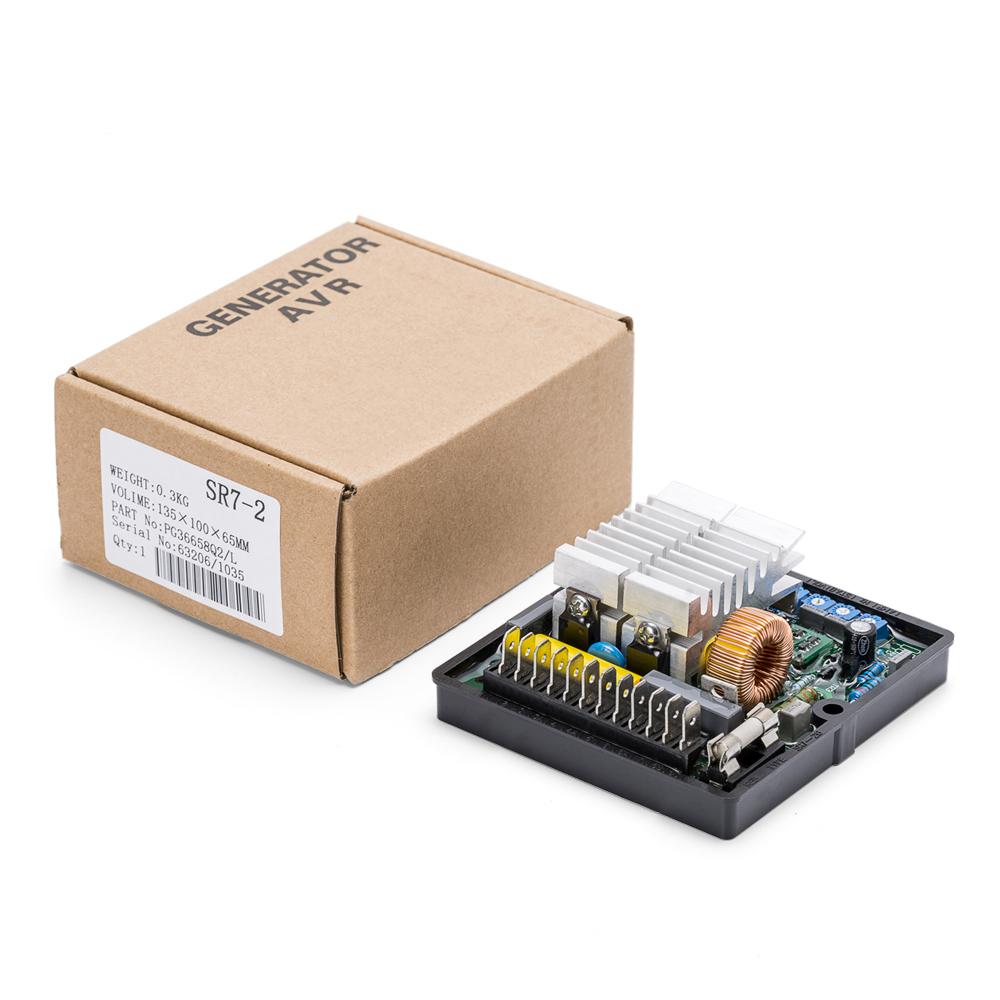

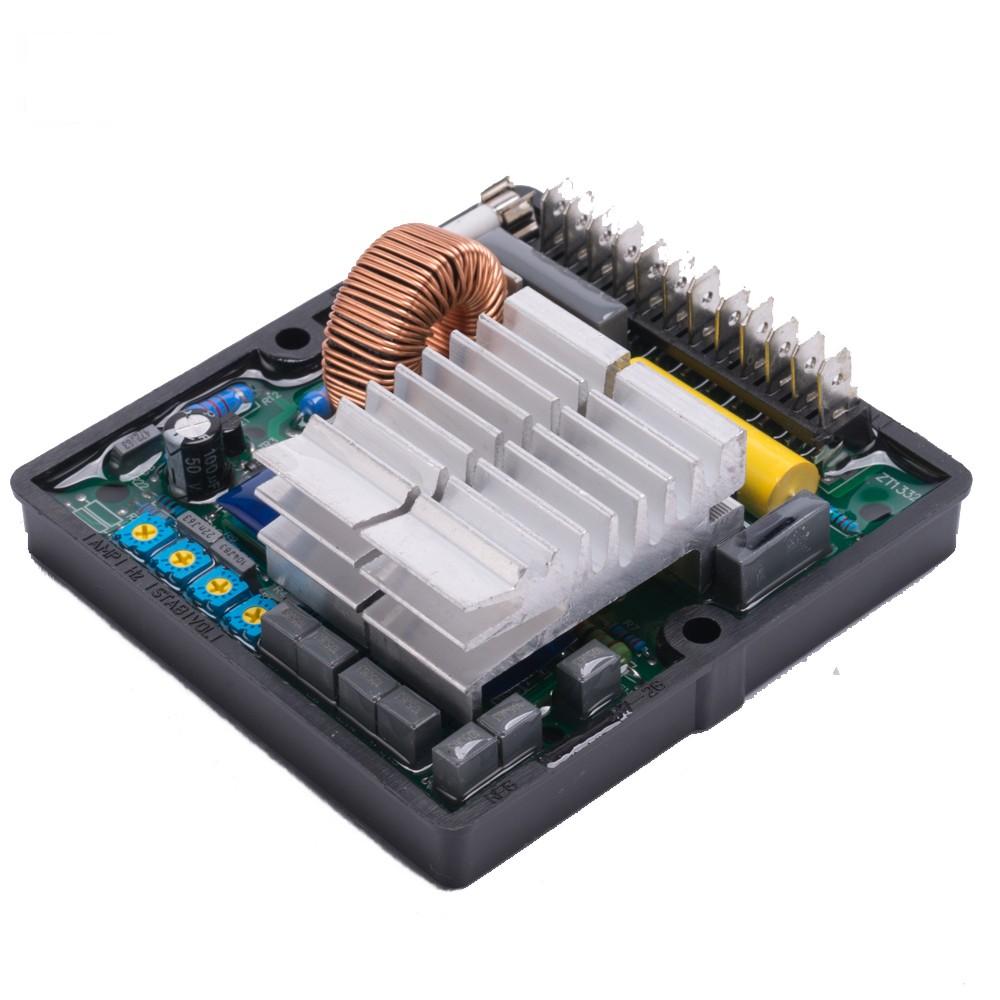

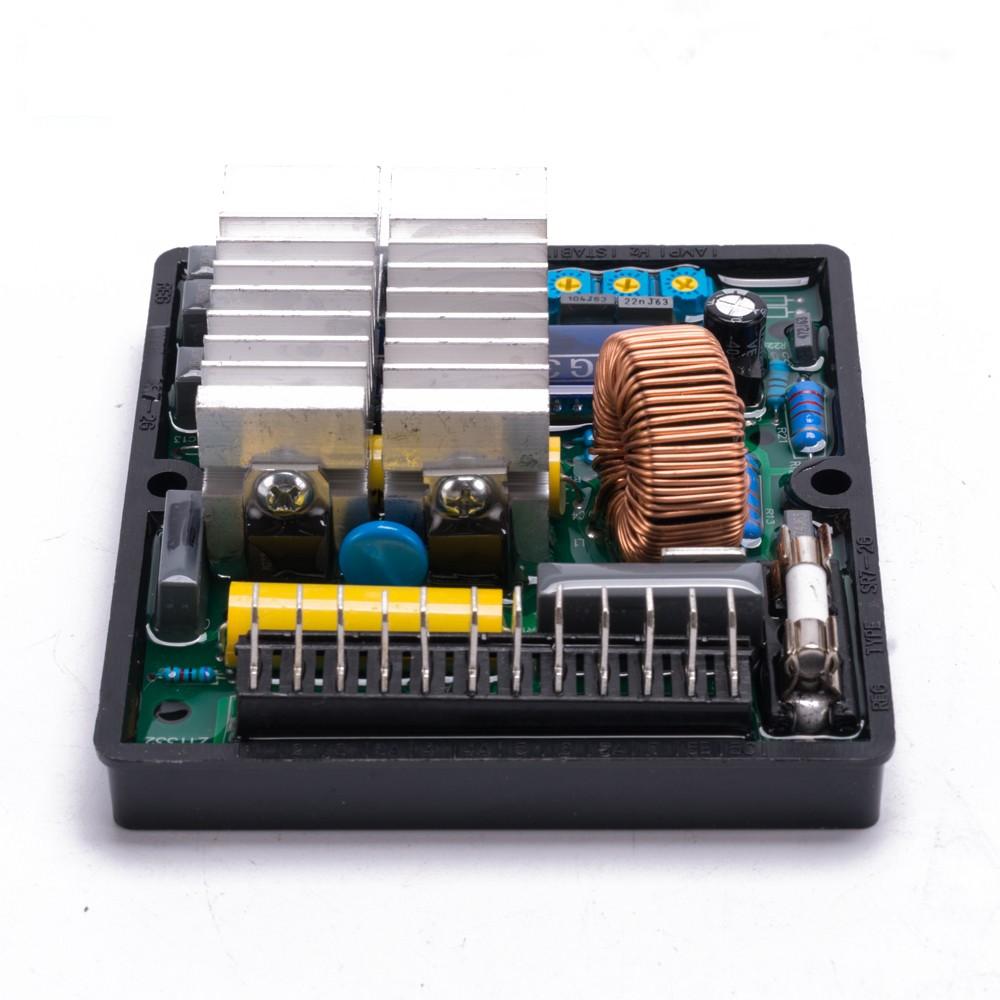

Автоматический регулятор напряжения SR7-2

Генераторная установка полуволнового типа с самовозбуждением SR7 Автоматическая регулировка напряжения

ulator является прямой заменой Автоматическому регулятору напряжения Mecc Alte SR7-1 и SR7-2

Широкий диапазон измеряемых напряжений 80 ~350 В переменного тока

Широкий диапазон потребляемой мощности 80 ~ 270 В переменного тока, принимает потребляемую мощность от основной обмотки или вспомогательной обмотки

Светодиодная индикация защиты от пониженной частоты

Защита от перегрузки по возбуждению и светодиодная индикация

Подавление электромагнитных помех

Номер модели.			SR7
Чувствительный вход			80 ~350 В переменного тока однофазный 50/60 Гц
Потребляемая мощность			Напряжение 50 ~270 В переменного тока Частота 50/60 Гц
Выходное напряжение			63 В постоянного тока при 220 В переменного тока на входе
Выходной ток			Непрерывный ток 6А, макс. Прерывистый 7А в течение 10 секунд.
Регулирование напряжения			< ±1% (при 4%-ном регулировании двигателя)
Нарастание напряжения			Остаточное напряжение выше 5 В переменного тока частотой 25 Гц
Регулировка внешнего напряжения			100 К Ом 1/2 Вт ±7%
Рассеиваемая мощность устройства			Макс. 5 Вт
Под защитой частоты			Регулируемый диапазон 42~60 Гц
Защита от чрезмерного возбуждения			40~макс. В постоянного тока при 0,3~20 сек.
Подавление электромагнитных помех			Внутренняя фильтрация электромагнитных помех
Сопротивление обмотки возбуждения			Сопротивление постоянному току 10~100 Ом
Окружающая среда			Температура хранения: -40~80 °C Относительная влажность: Не более 95% Вибрация: 1,5G при 5~30 Гц / 5,0G при 30 ~500 Гц
Функция управления Автоматическим регулятором напряжения			ГЦ. : При настройке частоты УСИЛИТЕЛЬ: Превышение настройки возбуждения U/F: Под защитой частоты O/E: Светодиод индикации избыточного возбуждения
Размеры			97,0 (Д) х 92,0 (Ш) х 39,0 (В) мм
Вес			275 г ±2%
