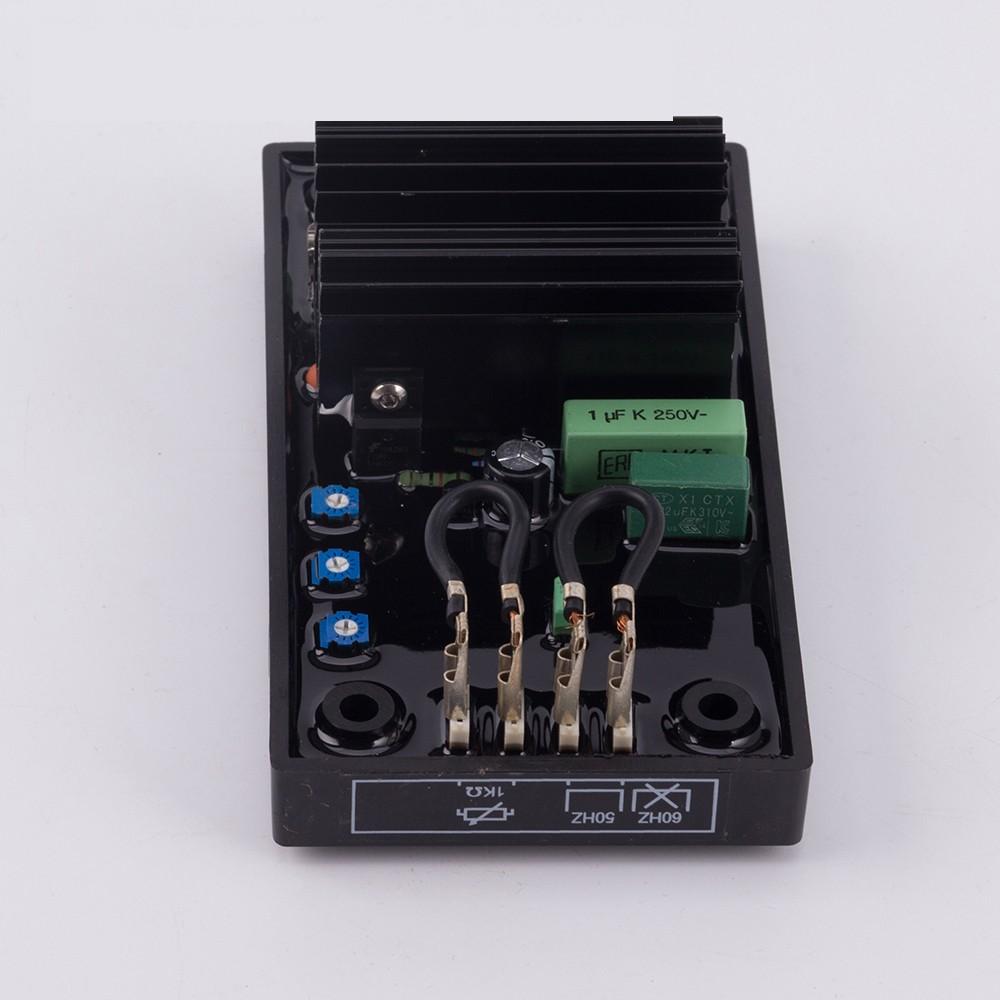

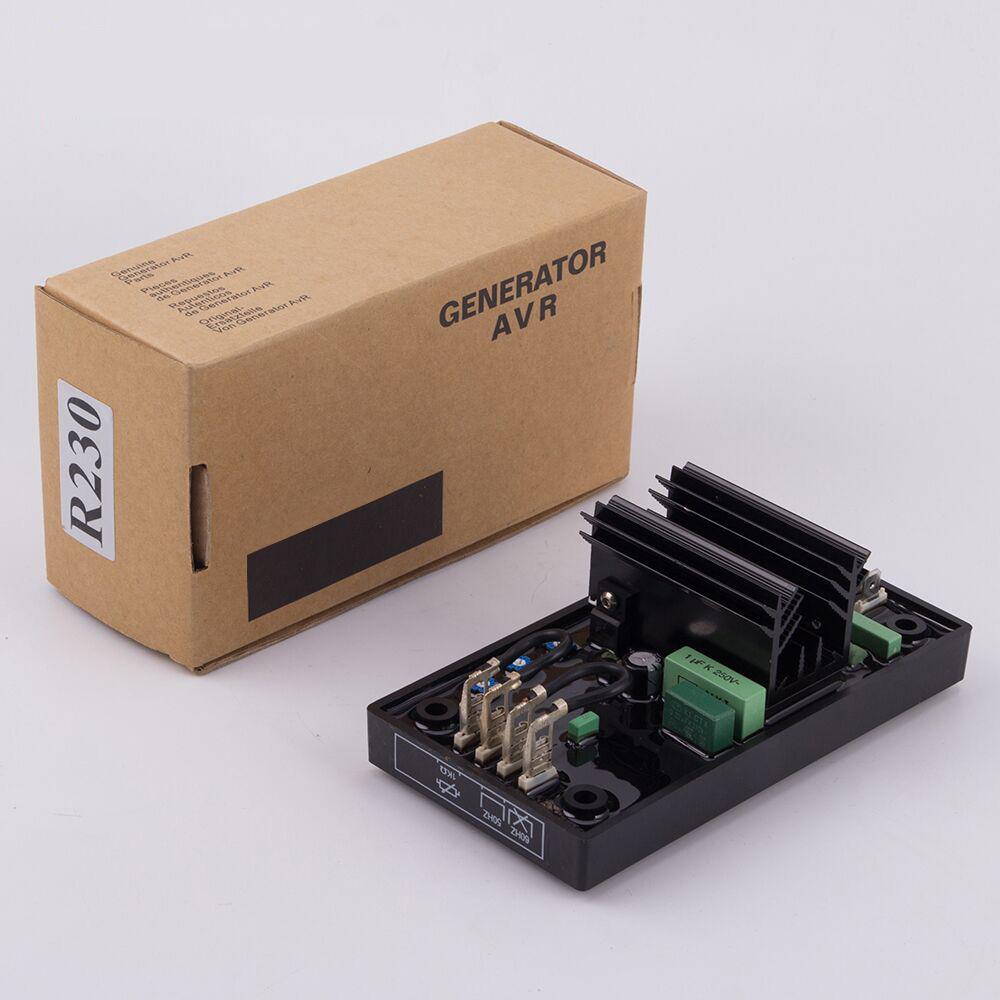

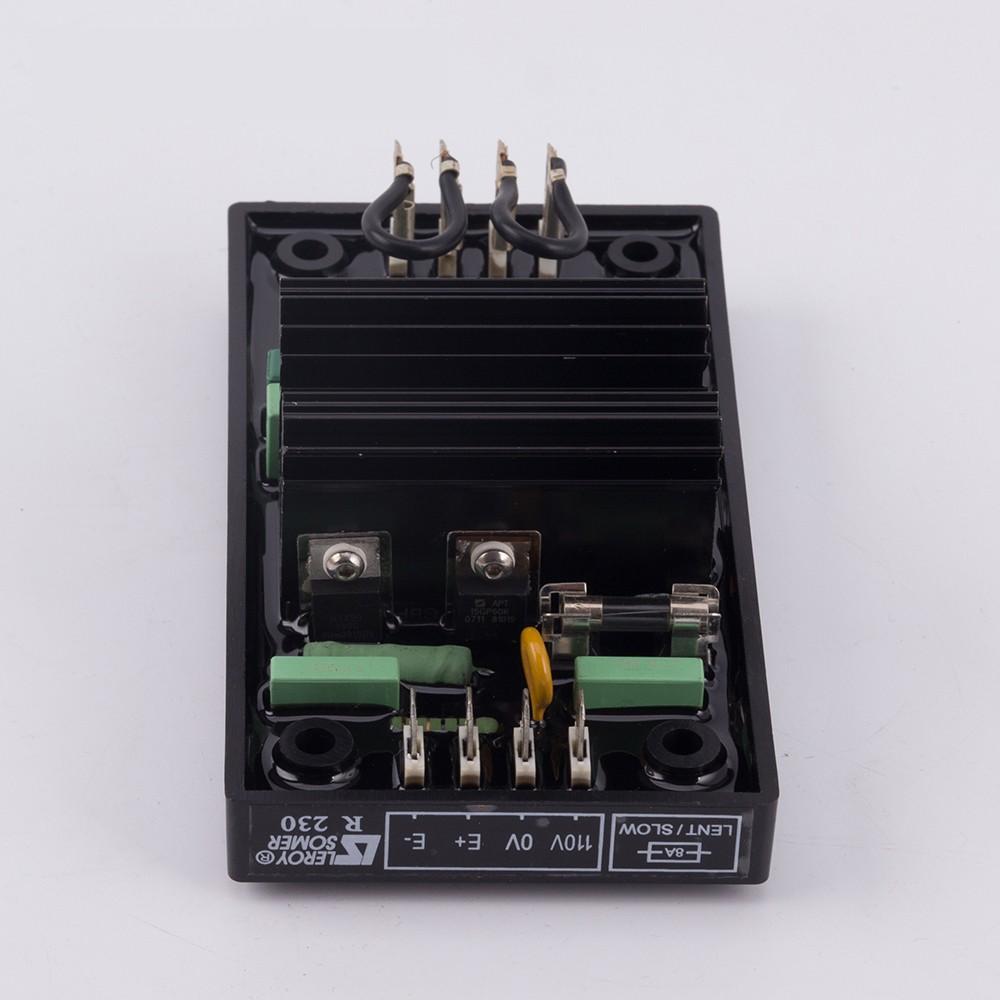

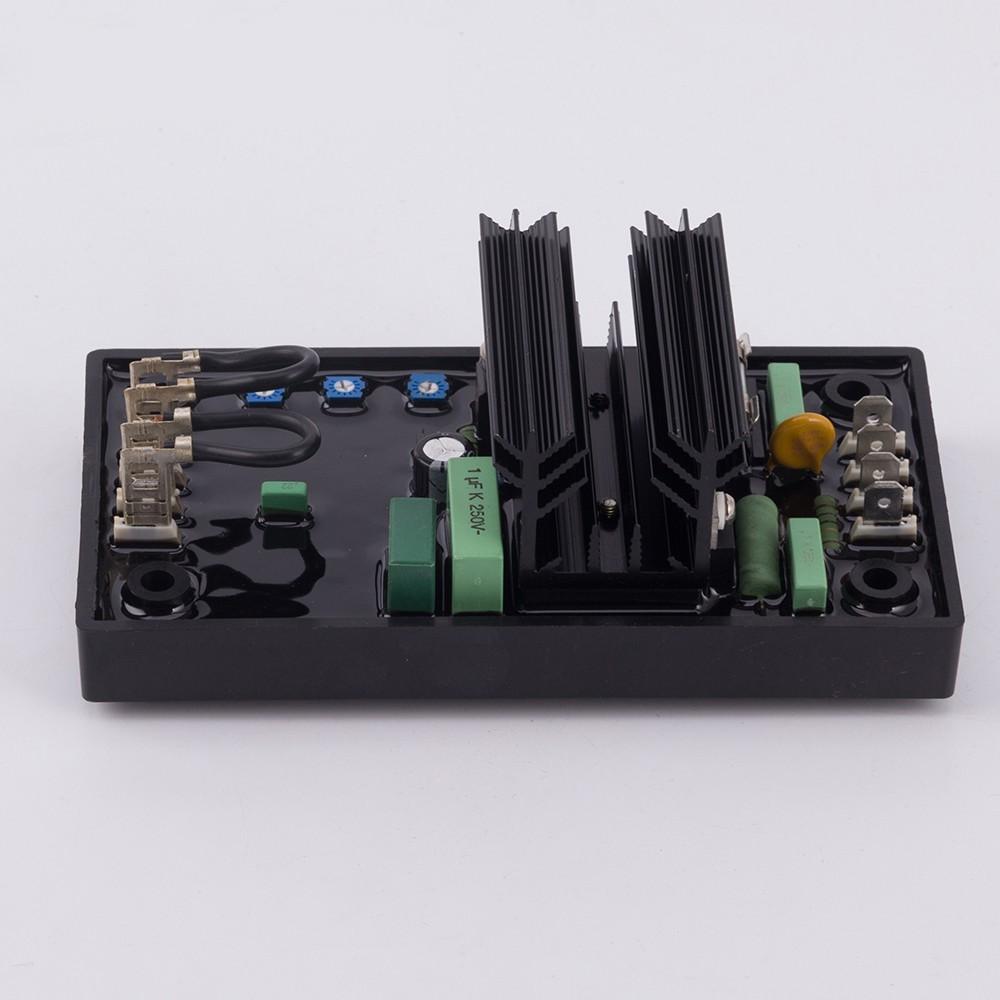

* Генератор переменного тока с шунтирующим возбуждением самовозбуждается с помощью регулятора напряжения R230.

* Регулятор контролирует ток возбуждения возбудителя в зависимости от выходного напряжения генератора переменного тока.

* Очень простой по конструкции генератор переменного тока с шунтирующим возбуждением не обладает устойчивостью к короткому замыканию.

* Регулирование напряжения: около +/-0,5%

* Напряжение питания/диапазон измерения 85 ~ 139 В (50-60 Гц)

* Быстрое время отклика (500 мс) при амплитуде изменения переходного напряжения ±20%

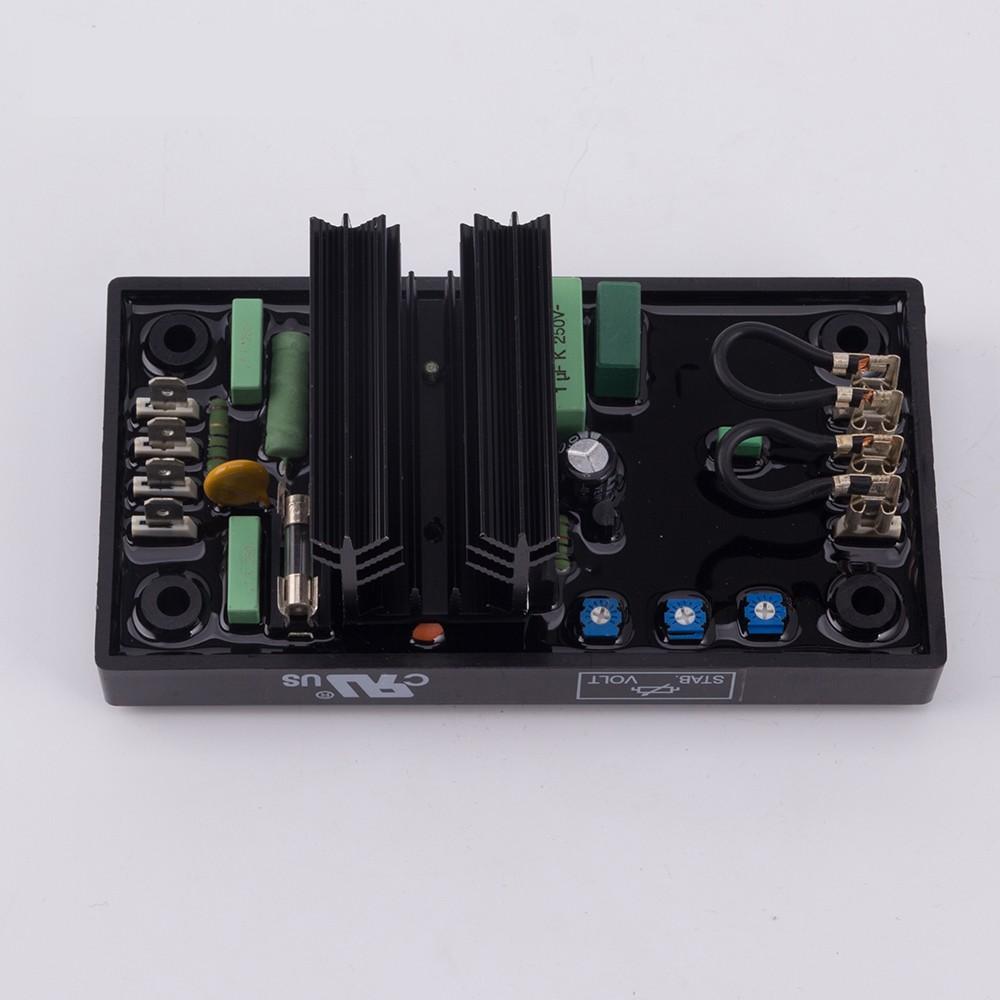

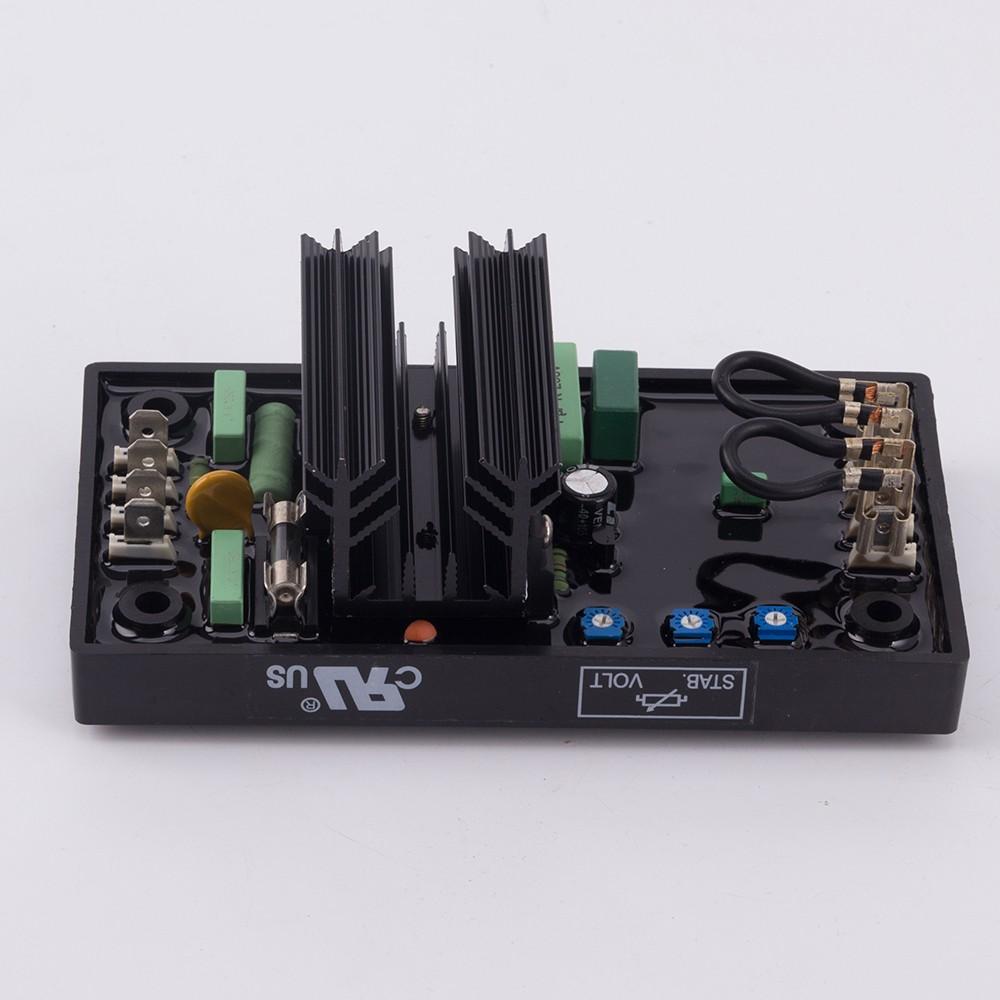

* Настройка напряжения P1

* Настройка стабильности P2.

* Начальные настройки потенциометра :

1) Потенциометр P1 (Автоматический регулятор напряжения AVR): полностью повернут против часовой стрелки.

2) Потенциометр дистанционной регулировки напряжения: центральное положение.

Запустите генератор переменного тока на номинальной частоте вращения. Если напряжение не

при увеличении напряжения магнитопровод следует перемагничивать (см. раздел 2.3).

3) Медленно поверните потенциометр регулировки напряжения Автоматического регулятора напряжения P1

до тех пор, пока не будет получено номинальное значение выходного напряжения.

4) Отрегулируйте настройку стабильности с помощью P2.

5) Герметичный потенциометр P3 установлен на заводе-изготовителе на 48 Гц для 50 Гц и 58 Гц для 60 Гц
