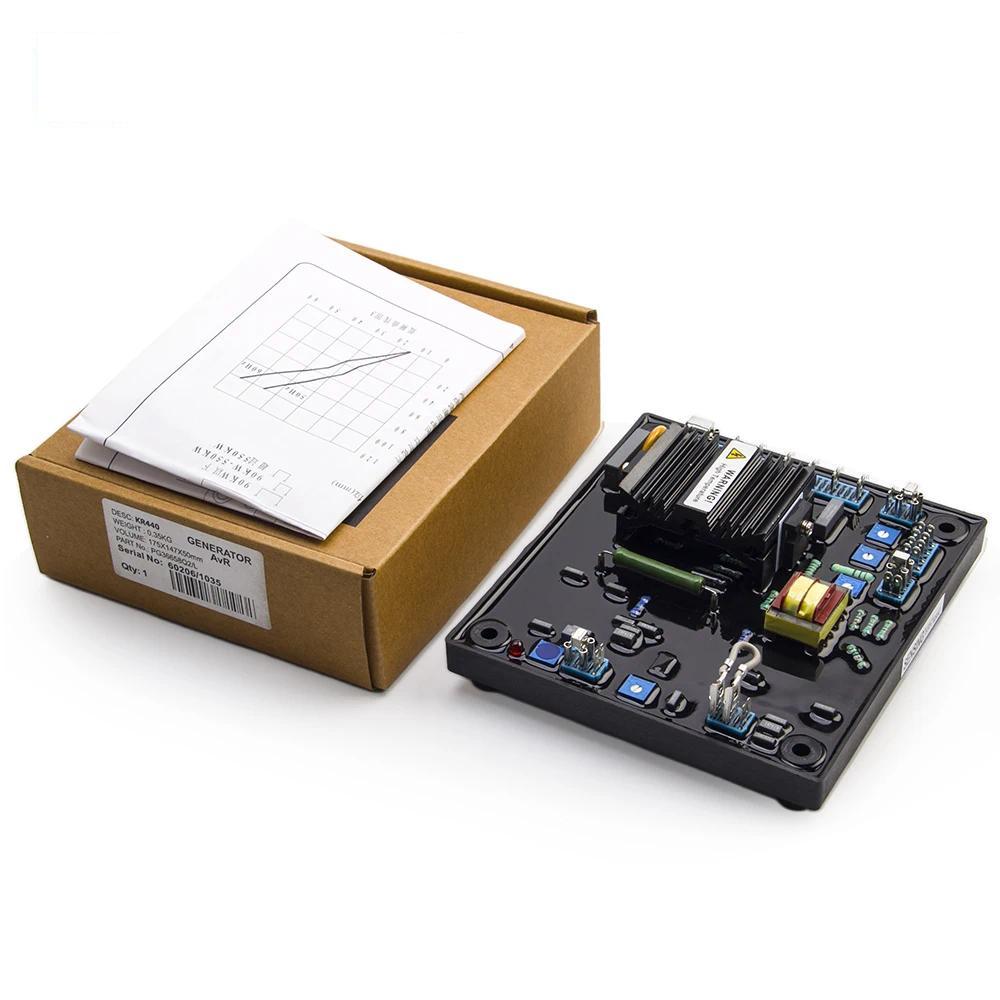

управление магнитным полем возбудителя малой мощности таким образом, чтобы достичь управляющего узла.
Ток магнитного поля, стабильное выходное напряжение, требуемое для бесщеточного генератора с низкой частотой и отсутствием входного сигнала
защитное устройство. Он также оснащен функцией параллельной компенсации, которая удовлетворяет потребности клиентов в расширении производственных мощностей.

2. Технические характеристики

Входное напряжение: 170 В ~ 265 В переменного тока, 50/60 Гц
Мощность обнаружения: 190V ~ 270VAC 340 ~ 520VAC 50/60
Максимальная выходная мощность: 4A 95 В постоянного тока
Скорость регулирования напряжения: ≤0,5%.
Сопротивление поля генератора: минимум 15 Ом.
Внешний потенциометр: потенциометр мощностью 1 Квт 1/2 Вт ±8%.
Повышение напряжения (начальная стадия):
Когда остаточное напряжение магнетизма превысит 5 В 25 Гц, напряжение будет установлено автоматически. Низкочастотный
защита имеет встроенную схему защиты, которая снижает выходное напряжение при снижении оборотов двигателя (см. рис. 3).
Рабочая температура: -40 C~60 C.
Размер: 163mmL * 138mmW * 45mmH

3. Меры предосторожности при использовании

1. Меры предосторожности при установке: (Конфигурация приведена на рисунке 1)
Установка, подключение и проверка должны выполняться лицами, обладающими профессиональными знаниями. Регулирующий орган должен быть
устанавливается в генераторе в таком месте, где он защищен от влаги и коррозии и к нему нелегко прикоснуться посторонним. Под
при нормальных условиях эксплуатации температура поверхности регулятора будет превышать 60с. Во время работы, пожалуйста, не прикасайтесь к
теплоотвод регулятора. Были вывешены предупреждающие знаки.

4. Регулировка

1. Регулировка низкой частоты (U/F).
При использовании на частоте 50 Гц вставьте «перекрестную линию» между C, 50 (заводская настройка), при использовании на частоте 60 Гц вставьте «перекрестную линию» между
С, 60. Потенциометр U/F используется для установки значения частотного действия низкочастотной защиты. Шаги по настройке: запустите
запустите двигатель и установите напряжение и отрегулируйте двигатель на требуемое значение низкой частоты. Медленно отрегулируйте ручку U/F
чтобы на Автоматическом регуляторе напряжения загорелся красный индикатор (заводская настройка — 47 Гц при 50 Гц, 57 Гц при 60 Гц). Его защитное действие проявляется в
Рисунок 3 (когда горит красный (светодиодный) индикатор, это означает, что частота недостаточна. В этом случае выходное напряжение
упадет из-за действия низкочастотной схемы защиты, предотвращающей повреждение устройства чрезмерным током возбуждения.
катушка статора магнитного поля).
2. Регулировка напряжения (ВОЛЬТ).
Установите «Потенциометр напряжения» на номинальное значение (увеличивайте по часовой стрелке). При использовании внешней регулировки напряжения (пожалуйста, обратитесь к
к рисунку 4), подключите VR.IK1/2W между «1» и «2». При отсутствии внешнего VR «1» и «2» должны быть закорочены.
3. Регулировка устойчивости (STAB).
Настройка «Стабильная регулировка» может сделать выходное напряжение генератора стабильным, но чрезмерная регулировка приведет к
мгновенная скорость колебания напряжения генератора увеличивается при большой нагрузке. Рекомендуется запускать генераторную установку с
без нагрузки проверьте правильность скорости и поверните потенциометр по часовой стрелке до упора, затем медленно против часовой стрелки до тех пор, пока
напряжение генератора начинает колебаться. Правильная настройка заключается в том, чтобы слегка повернуть по часовой стрелке из этого положения (т.е. в этой точке
напряжение генератора стабильно, но очень близко к зоне нестабильности).

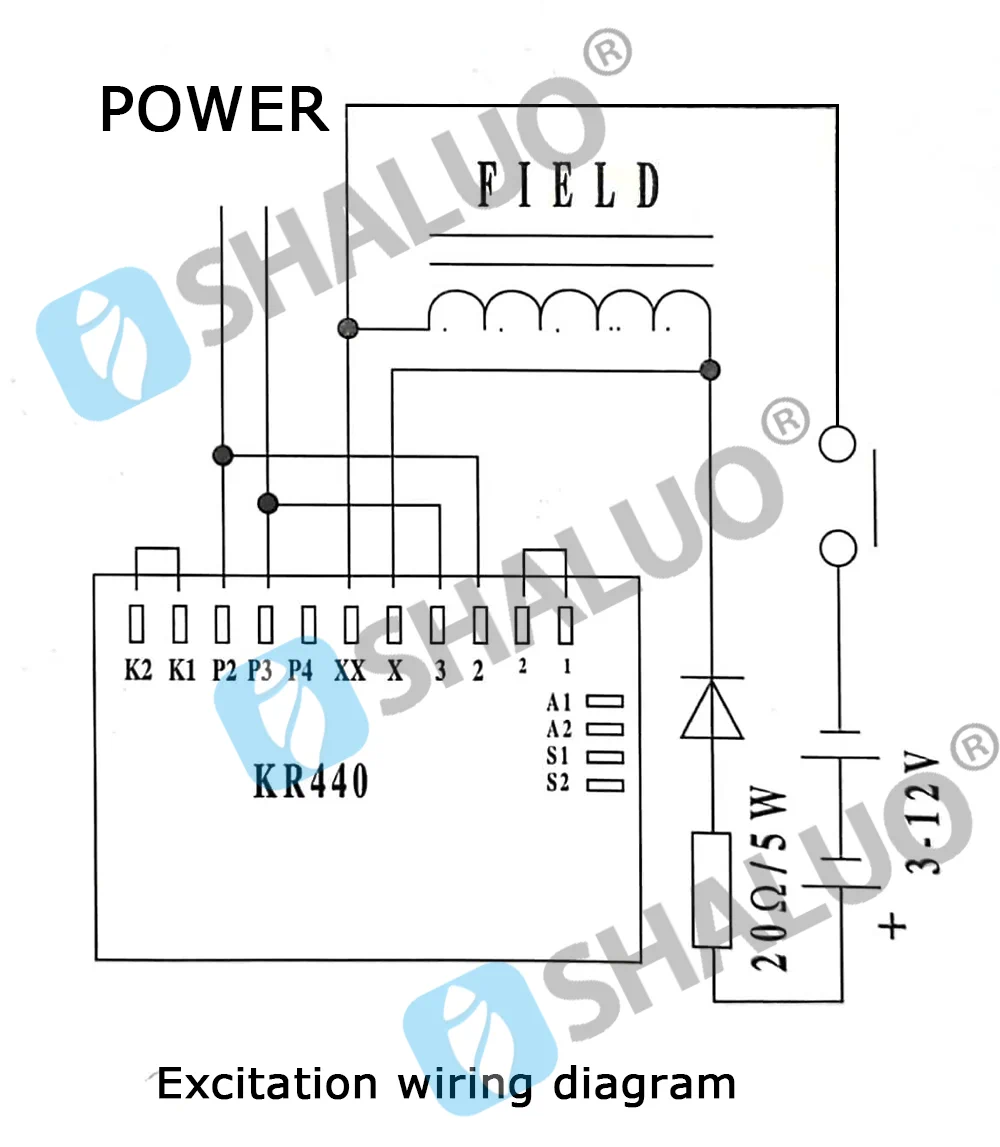

5. Возбуждение:

Когда остаточной мощности генератора недостаточно для того, чтобы заставить Автоматический регулятор напряжения наращивать напряжение, он может быть возбужден извне, как показано на рисунке.
на рисунке 2. После запуска двигателя используйте батарею напряжением 12 В, отрицательный полюс подсоединен к проводной колонке XX Автоматического регулятора напряжения,
​Положительный полюс подключается к клемме X Автоматического регулятора напряжения через диод, и возбуждение прекращается, когда напряжение генератора равно
устанавливается на уровне 30 от номинального напряжения. Это очень важно: (Необходимо использовать диод, чтобы убедиться в том, что Автоматический регулятор напряжения не поврежден)

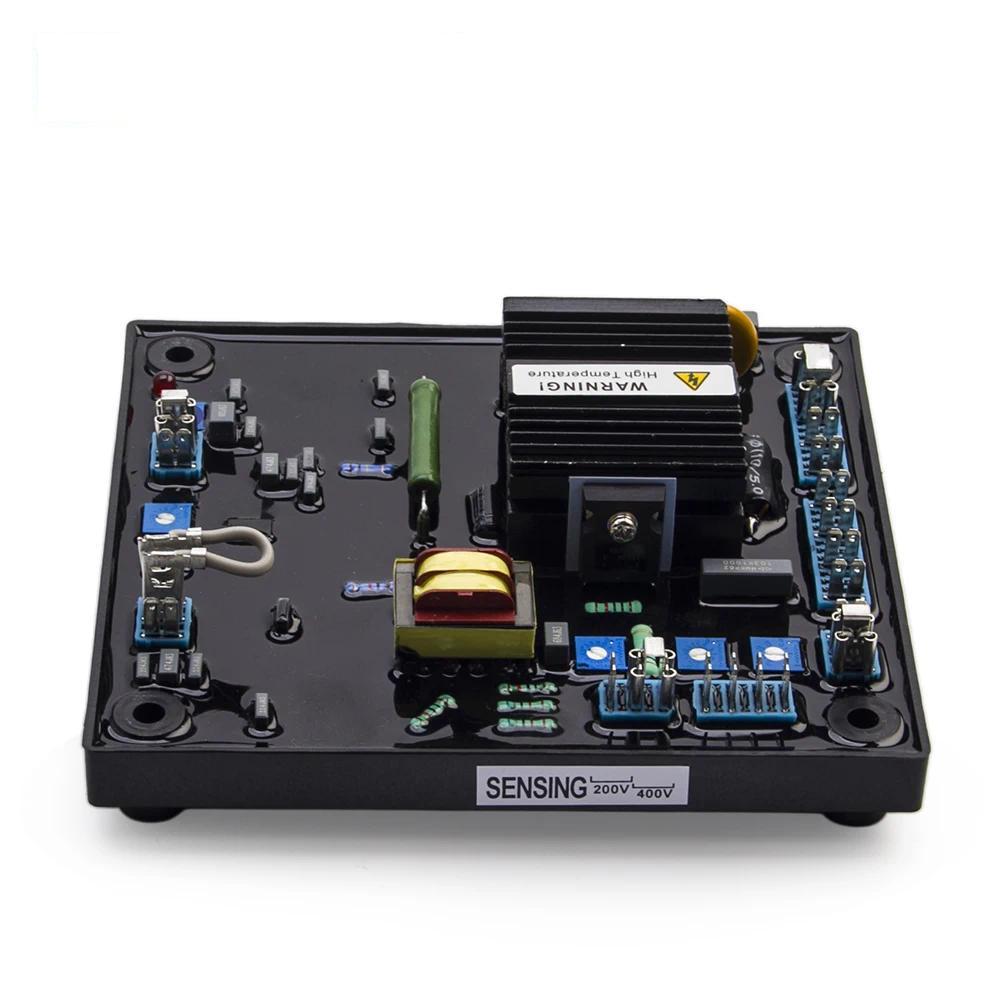

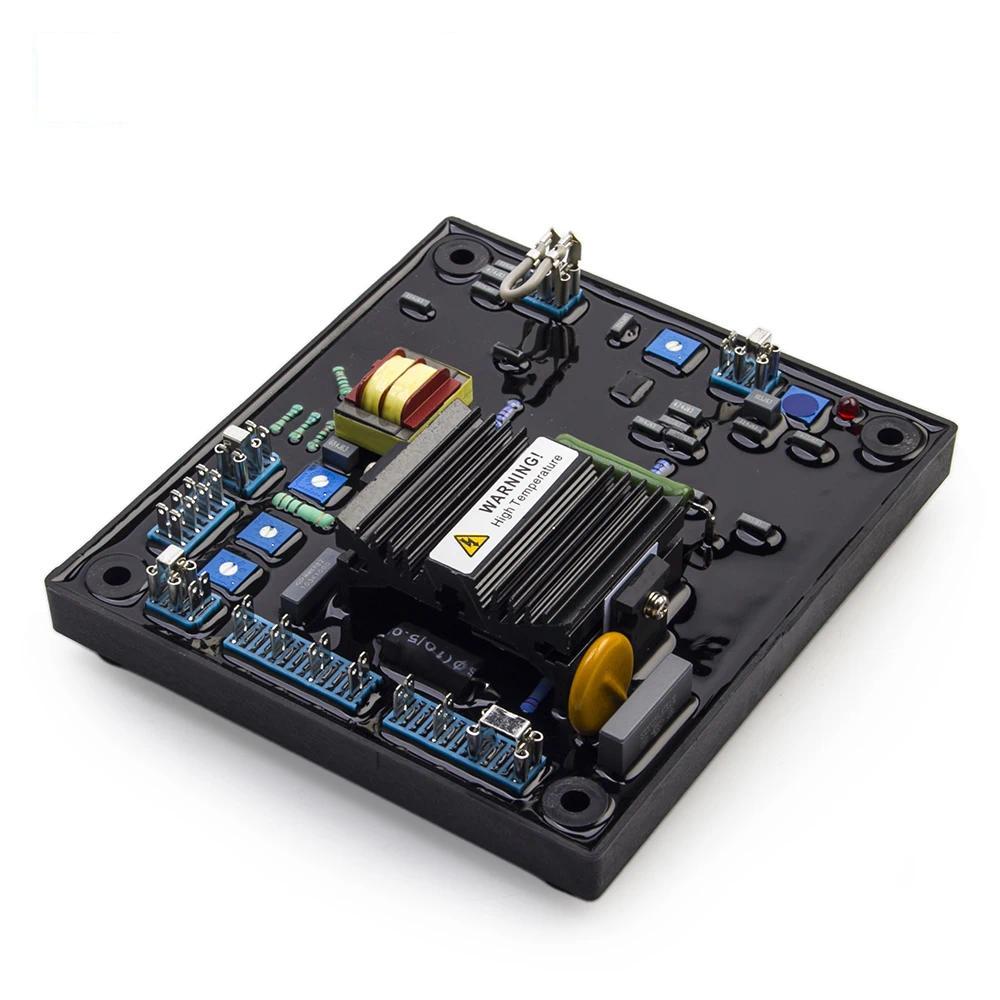

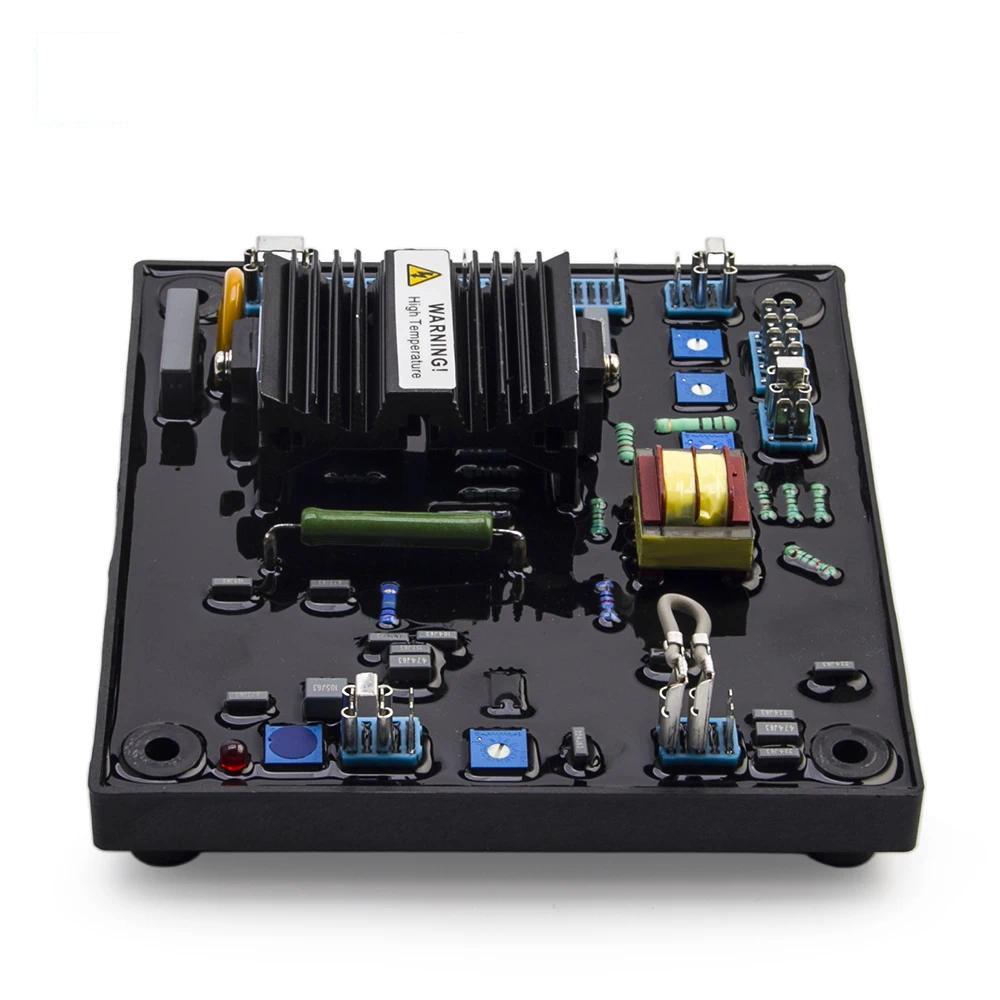

6. Подключение: (как показано на рисунке)

1. K1, K2: являются переключателями магнитного поля, они должны быть закорочены и подключены перекрестно, когда не используются.
2. P2, P3: это клеммы ввода питания магнитного поля.
3.2, 3: Это входная клемма для определения источника питания.
4.1, 2: Это внешний VR, и он должен быть закорочен, когда не используется.
5. X, XX: X — магнитное поле F+, XX — магнитное поле F-.
6. S1, S2: ОПУЩЕНИЕ, ввод КТ.
7. J1~J3: выберите] соединительный провод 1+J2 равен 400 В, соединительный провод J2+J3 равен 200 В.

7. Параллельная работа генераторов

При установке и настройке дифференциала важно понимать следующие меры предосторожности для параллельной работы
единица измерения. Когда генератор работает параллельно с другими генераторами или подключен к сети, самым основным требованием является то, чтобы
генератор имеет ту же фазу, что и параллельный блок или сеть.
заказывайте, и также должны быть выполнены следующие условия.
1. Частоты должны быть одинаковыми (допустимая минимальная погрешность)
2. Напряжение должно быть одинаковым (допустимая минимальная погрешность)
3. Фазовый угол напряжения должен быть одинаковым (допустимая минимальная погрешность)
Пожалуйста, обратите особое внимание:
1. При замыкании параллельного выключателя, если не соблюдены вышеуказанные три условия, это приведет к сильному механическому удару и
поражение генератора электрическим током.
удар по потоку может привести к повреждению устройства.
2. Активная мощность обеспечивается двигателем, и характеристики его регулятора определяют распределение активной мощности между
параллельные блоки.
3. Реактивная мощность обеспечивается генератором, и характеристики управления его возбуждением определяют распределение
реактивная мощность.

8. устройство регулировки статизма (DROOP)

Наиболее распространенным методом распределения реактивной мощности является установление характеристики напряжения, которая уменьшается с увеличением коэффициента мощности уменьшается (т.е. реактивная мощность увеличивается). Эта функция основана на трансформаторе тока для обратной передачи фазового угла (т.е. мощности
коэффициент) тока, подаваемого на Автоматический регулятор напряжения. В зависимости от нагрузки следует использовать следующие настройки, а также следующие значения в зависимости от номинального тока.
1. Когда коэффициент мощности равен 0,8 (при номинальном токе), значение снижения необходимо установить равным 3%, а когда коэффициент мощности равен 0 (при номинальном токе
номинальный ток), значение провисания необходимо установить равным 5% и повернуть потенциал «регулировки провисания» по часовой стрелке. чтобы увеличить провисание.
Как правило, когда коэффициент мощности равен нулю при номинальном токе, меньших 5% достаточно для удовлетворения потребностей в отсутствии распределения электроэнергии.
(Примечание 1. Трансформатор тока должен быть установлен в выходном трехфазном
Одна из фаз не может находиться в той же фазе, что и мощность обнаружения Автоматического регулятора напряжения. Примечание 2. Очень важно настроить все генераторы
напряжения до того же значения, что и для точности регулирования провисания, является второстепенным. Примечание 3. Когда генератор работает в одиночку, если
регулятор понижения установлен на коэффициент мощности 0,8 при полной нагрузке, он не может поддерживать обычное регулирование напряжения на 0,5%.
Следовательно, при автономной работе необходимо закоротить клеммы SI-S2, чтобы восстановить скорость регулировки при автономной работе.
Примечание 4. Ток вторичной обмотки трансформатора тока, подключенного к этой плате AV R, составляет 1A-1,5A)
