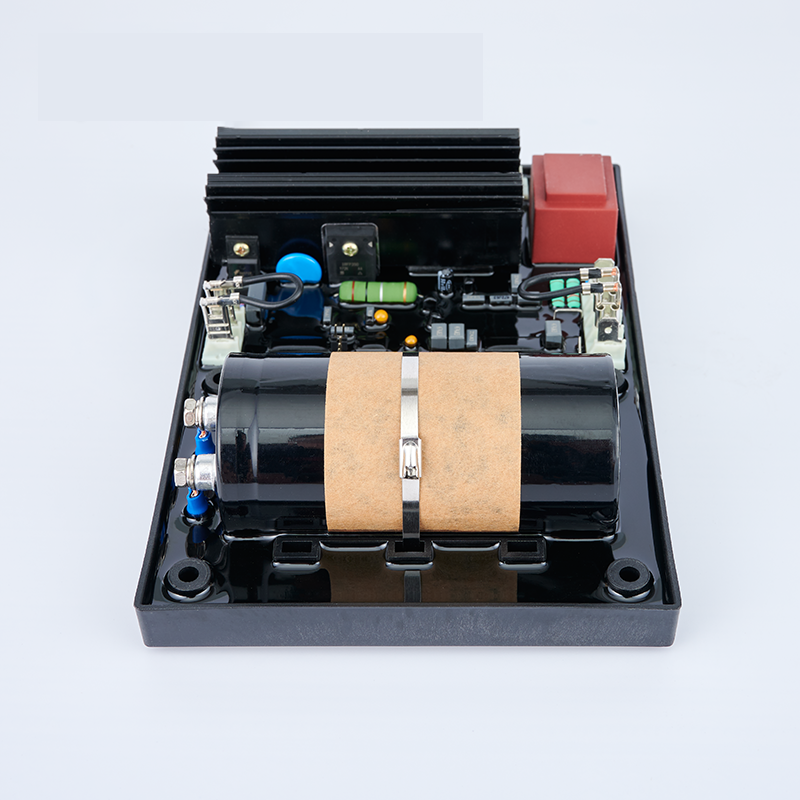

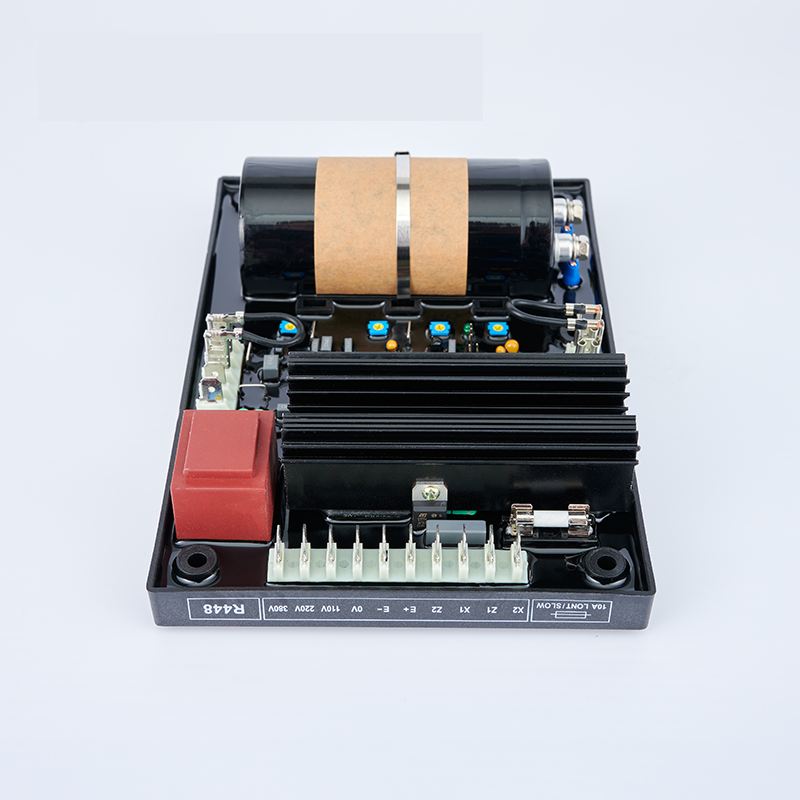

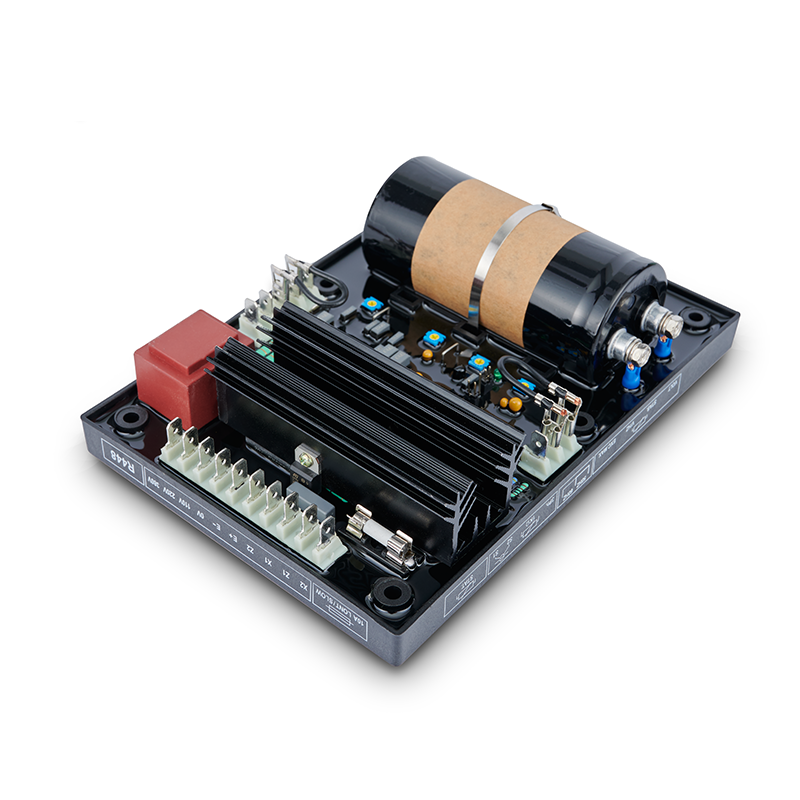

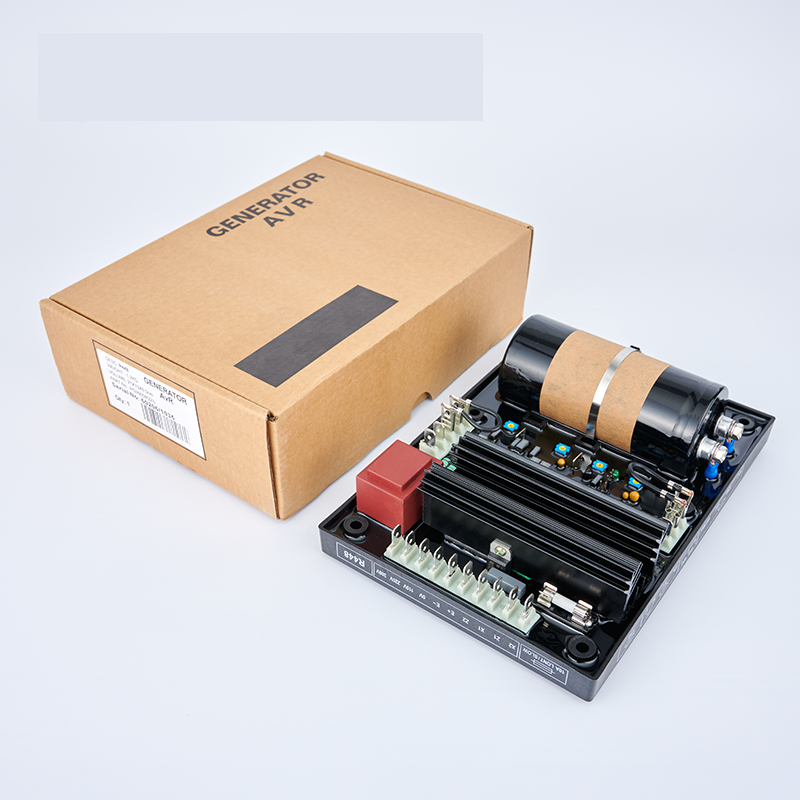

Автоматический регулятор напряжения переменного тока r448 для генераторов

Описание

Описание продукта

Автоматический регулятор напряжения 50 Гц/60 Гц Автоматический регулятор напряжения R448 Автоматический регулятор напряжения R448 питается от двух вспомогательных обмоток, которые являются автономными от схемы согласования напряжения, первая обмотка имеет напряжение, пропорциональное напряжению генератора переменного тока (характеристический шунт), вторая имеет напряжение, пропорциональное току статора (составная характеристика: усиливающий эффект). Напряжение питания выпрямляется и фильтруется перед использованием транзистором контроля Автоматического регулятора напряжения.

Регулирование напряжения	±0.5%
Диапазон дистанционной регулировки напряжения	±0.5%	Около ± 0,5 %
Возможность короткого замыкания	3 раза раздражался в течение 10 секунд	От 85 до 139 В
Стандартный источник питания	AREP или PMG	1000 ОМ /0,5 Вт мин. диапазон настройки ±5%
Номинальный ток перегрузки	8 А — 10 с	Порог при 48 Гц без LAM для воздействий в диапазоне от 30 до 40% от номинального Нагрузка
Измерение напряжения	5 ВА, изолированных с помощью трансформатора	Порог при частоте 48 Гц с LAM 13% для воздействий в диапазоне от 40 до 70% от номинального Нагрузка.
Клеммы 0-110В	от 95 до 140 В	Порог при частоте 48 Гц с LAM 25% для воздействий > 70% от номинальной нагрузки
Клеммы 0-220В	от 170 до 260 В	Порог при 58 Гц без LAM для воздействий от 30 до 40% от Номинальная нагрузка
Клеммы 0-380В	от 340 до 520 В
Регулирование напряжения	± 1%	Порог при 58 Гц с LAM 13% для воздействий 40 и 70% от номинальной нагрузки
Измерение тока	C.T.2.5ВА cl1,вторичный 1 А	Порог при 58 Гц с LAM 25% для воздействий > 70% от номинальной нагрузки
Измерение напряжения	95~140 вольт (50/60 Гц)	Порог на частоте 57 Гц без LAM для изменения скорости в установившемся режиме > 2 Гц
		170~260 вольт (50/60 Гц)	Порог при 65 Гц без LAM для скорости и tractelec /gearlec (U/F градиент)
		340~520 вольт (50/60 Гц)	Специальное: заводская настройка градиента 48 Гц 2U/F; предусмотрена специальная программа Возможно по запросу.
Подходит для	генератор серии 1000	Порог на частоте 47,5 Гц без LAM для изменения скорости в установившемся режиме > 2 Гц
		генератор серии 2000
		генератор серии 3000
