Описание продукта

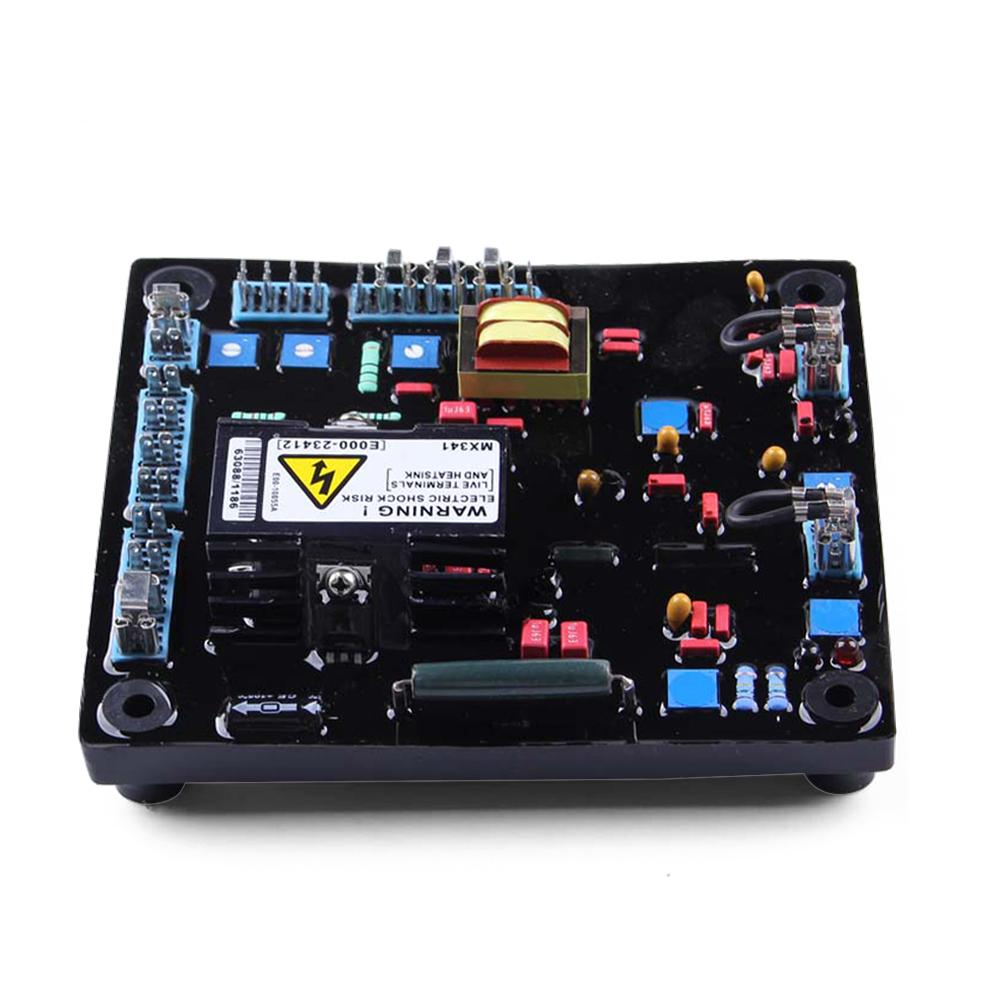

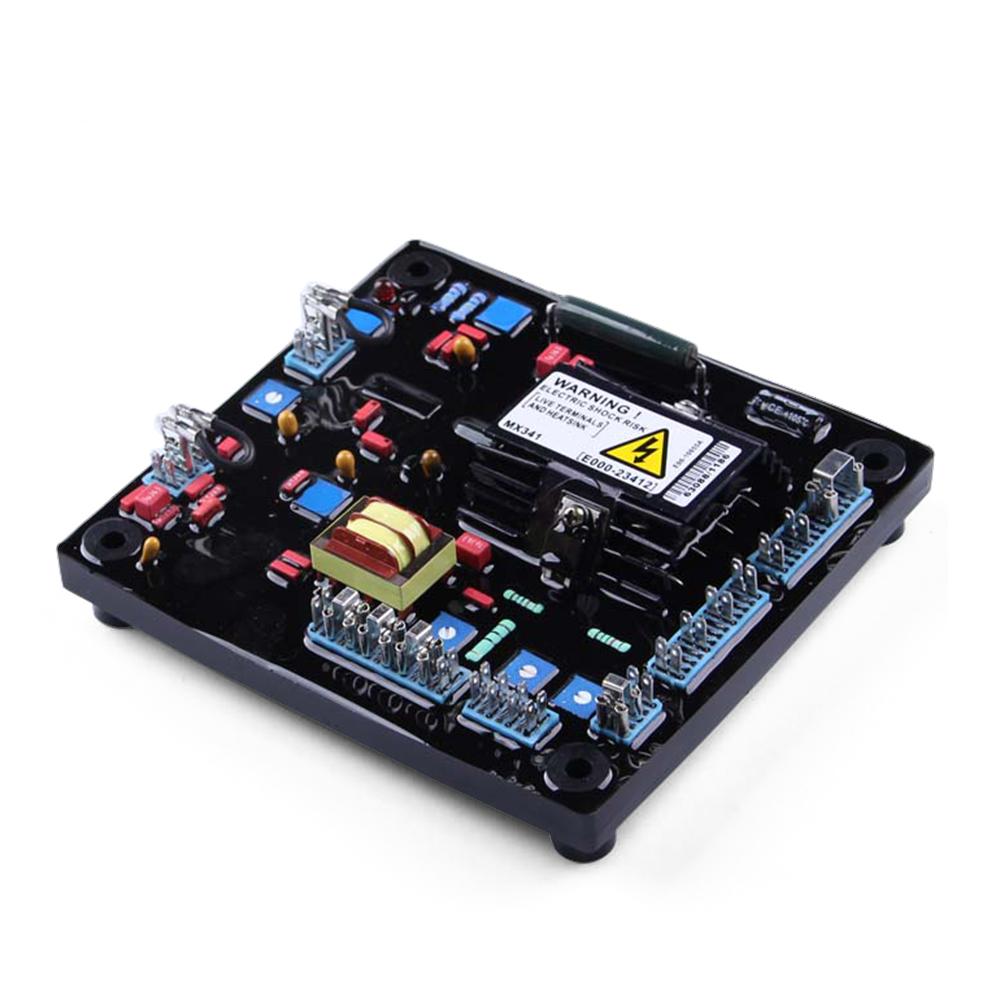

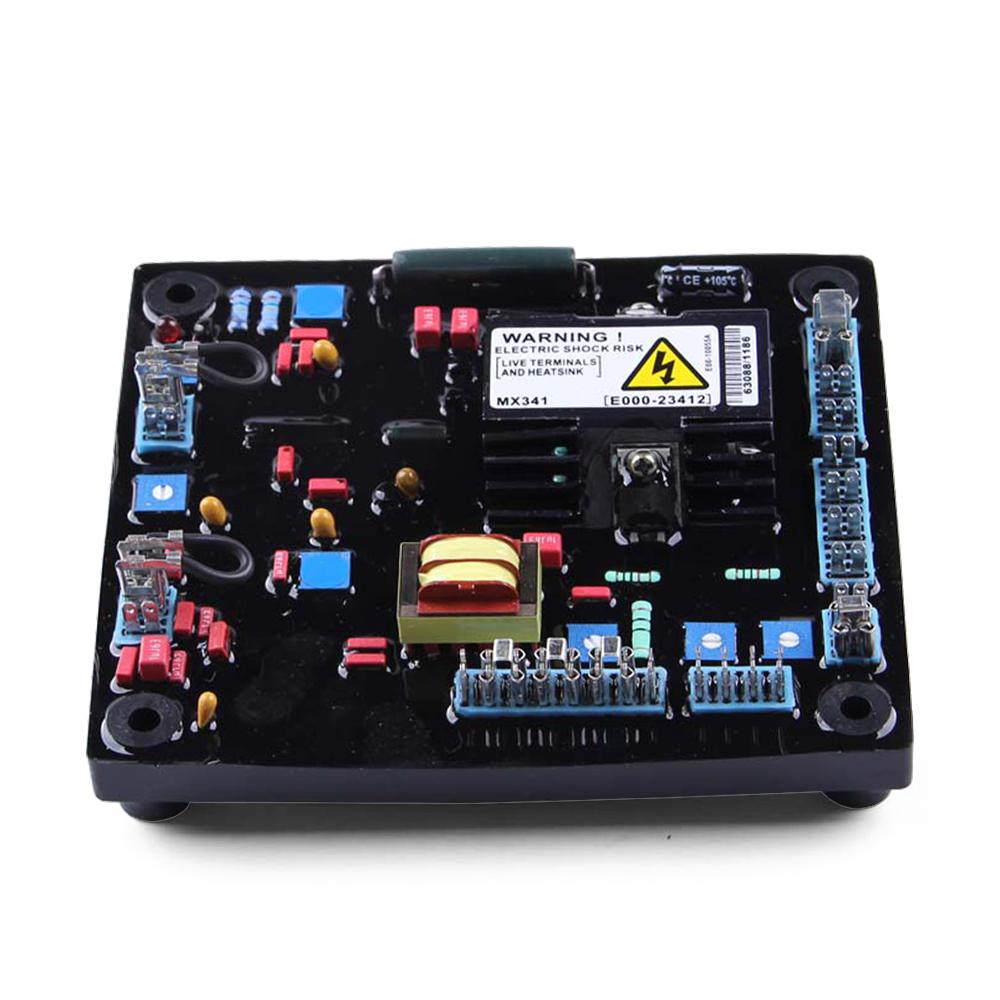

MX341 — это автоматический регулятор напряжения с трехфазным датчиком, и часть мощности возбуждения поступает от генератора без щеток.

Техническая спецификация:

Чувствительный вход

Напряжение

190-264 В av max, 1 фаза, 2 винта

Частота

Номинальная частота 50-60 Гц

Потребляемая мощность (PMG)

Напряжение

140-220 В переменного тока макс., 3 фазы, 3 винта

Текущий

3A/фаза

Частота

Номинальная частота 100-120 Гц

Выход

Напряжение

Макс. 120 В постоянного тока

Текущий

Непрерывный 2,7 А

Прерывание 6А на 10 секунд

Сопротивление

минимум 15 Ом

Регулирование

+/- 1% (см. примечание 1)

Тепловой дрейф

изменение Автоматического регулятора напряжения окружающей среды на 0,03% на градус (примечание 2)

Время плавного пуска

3 секунды

Типичный отклик системы

Автоматический регулятор напряжения отклика

10 мс

Поданный ток до 90%

80 мс

Напряжение машины до 97%

300 мс

Регулировка внешнего напряжения

+/- 10% при 1 ком ом 1 триммер ожидания (см. примечание 3)

Под защитой частоты

Заданное значение

95 % Гц (см. примечание 4)

наклон

170 % до 30 Гц

Рассеиваемая мощность устройства

максимальная мощность 12 Вт

Аналоговый вход

Максимальный входной сигнал

+/- 5 В постоянного тока (см. примечание 5

чувствительность

1 В для 5% напряжения генератора (регулируется)

Входное сопротивление

1 к ом

Входной сигнал квадратурного провисания

нагрузка 10 Ом

Максимальная чувствительность

0,07 А при 5%-ном провисании OPF

Максимальный входной сигнал

0,33 А

Защита от чрезмерного возбуждения

Заданное значение

75 В переменного тока

Временная задержка

10 секунд (исправлено)

Окружающая среда

вибрация

Рабочая температура

20-100 Гц 50 мм/сек

100 Гц 2 кГц 3,3 г

Рабочая температура

от -40 до +70 градусов

Относительная влажность 0-70 градусов

95 % (см. примечание 6)

Температура хранения

от -55 до + 80 градусов
