Marathon Автоматический регулятор напряжения DVR2000E

Название продукта: DVR2000E

Описание продукта:

DVR2000E — это электронное твердотельное устройство управления на базе микропроцессора. DVR2000E регулирует выходное напряжение бесщеточного генератора переменного тока

управляя током, подаваемым в поле возбуждения генератора, вводите мощность

подключение к DVR2000E осуществляется от многополюсного высокочастотного генератора на постоянных магнитах (PMG).

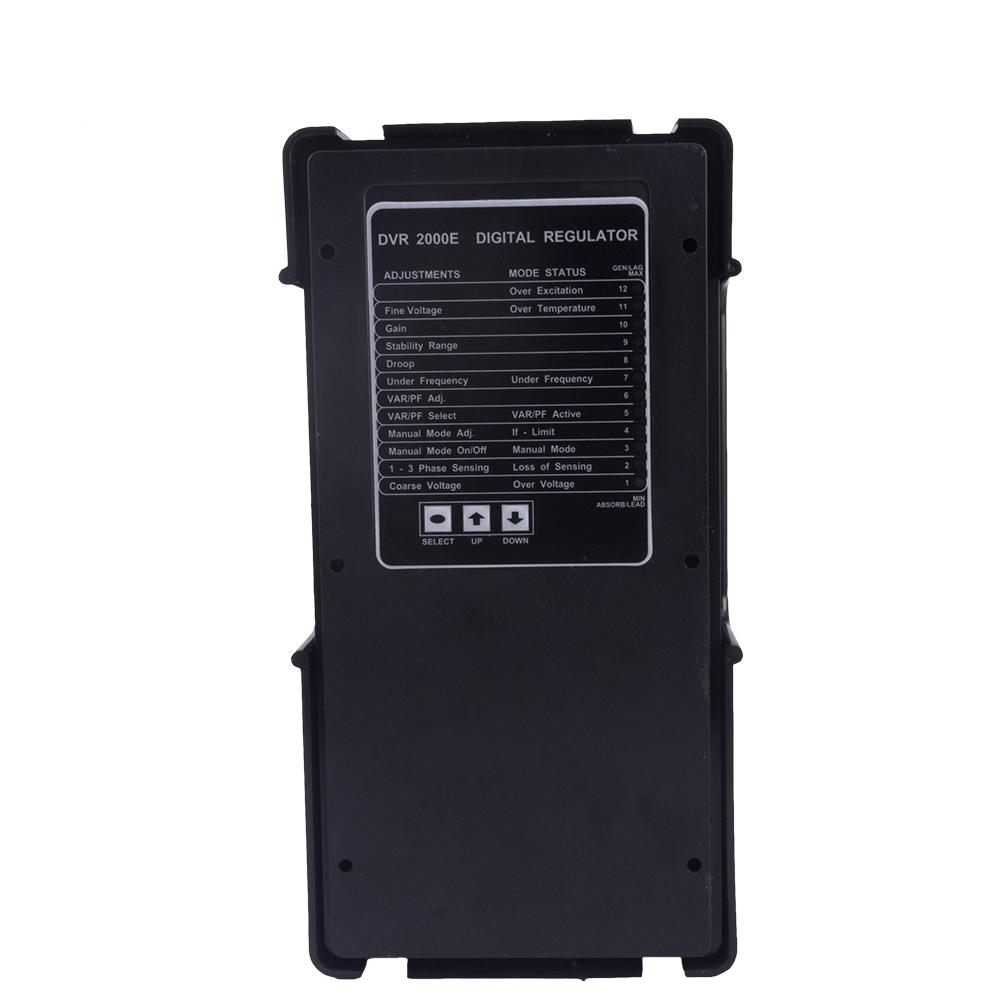

DVR2000E поставляется в герметичном корпусе, предназначенном для монтажа за панелью. DVR2000E удерживается на месте с помощью резьбообразующих винтов, которые ввинчиваются в его пластиковый корпус. Индикаторы (светодиоды) на передней панели сигнализируют

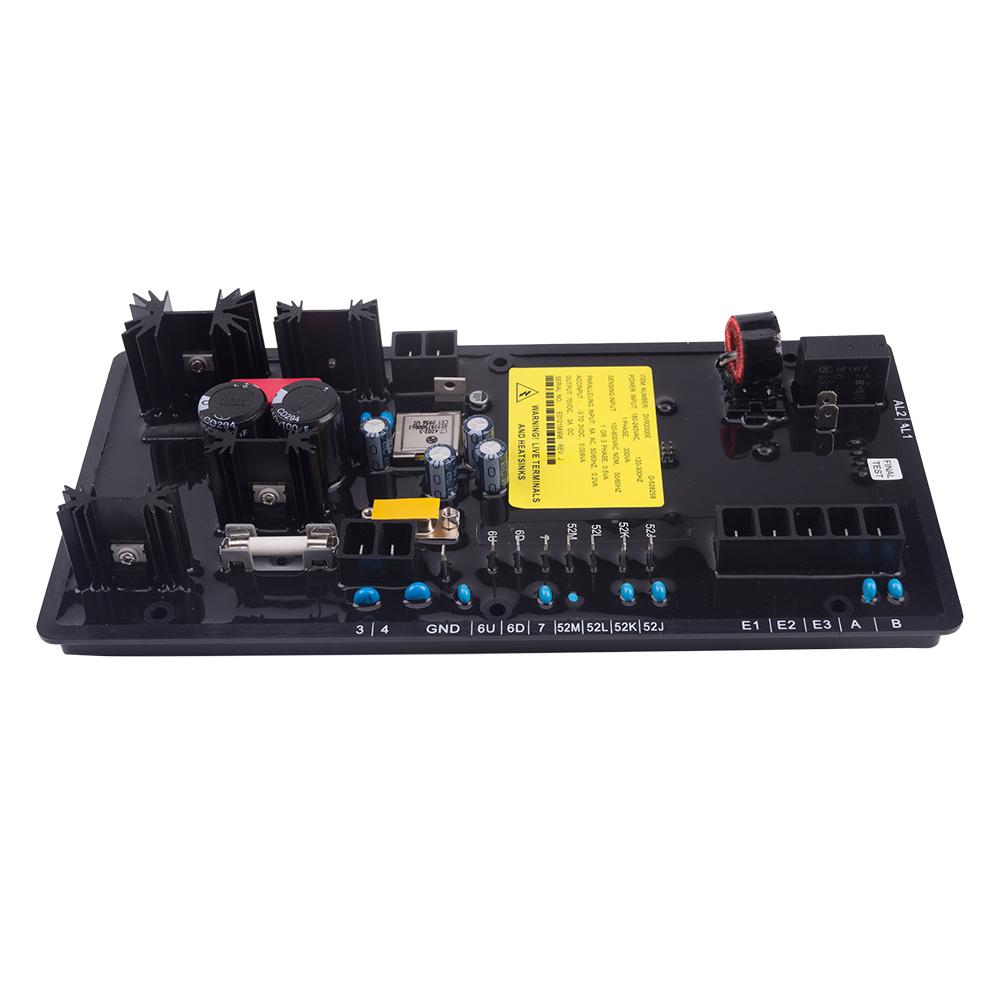

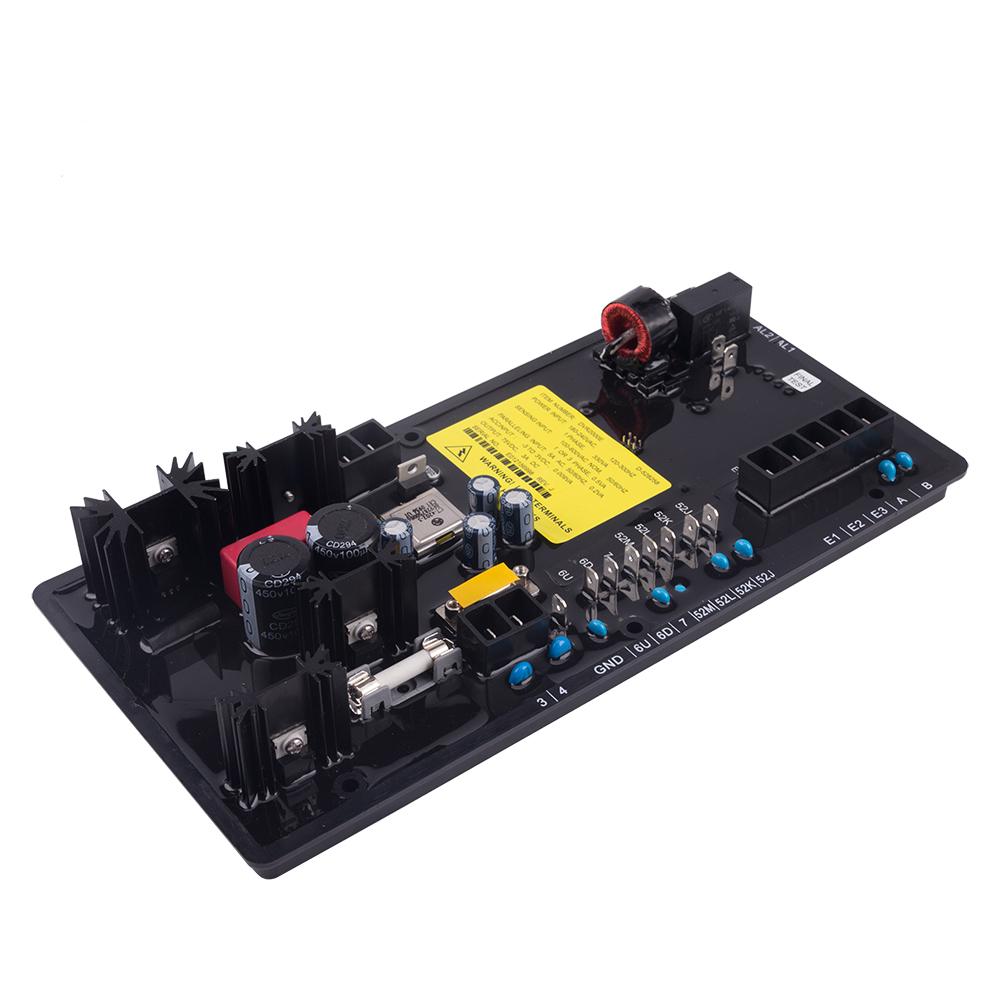

статус регулятора и состояние системы. Подключение DVR2000E осуществляется через четвертьдюймовые быстроразъемные клеммы на задней панели. 9-контактный разъем типа DB 9 на задней панели обеспечивает связь между DVR2000E и IBM-совместимым ПК.

Когда регулятор напряжения DVR2000E монтируется на генераторе на заводе-изготовителе, формованный

чехол прилагается.

Эта крышка позволяет системе соответствовать стандарту UL 508 в качестве клемм под напряжением и радиаторов

может подвергнуться непреднамеренному контакту. Как указано выше, эта крышка должна устанавливаться всякий раз, когда

регулятор напряжения находится под напряжением.

ОСОБЕННОСТИ

Устройства DVR2000E обладают следующими функциями и возможностями.

Четыре режима управления: автоматическое регулирование напряжения (Автоматический регулятор напряжения AVR), ручное регулирование или регулирование тока в полевых условиях (FCR),

регулирование коэффициента мощности (PF) и реактивной мощности (VAR).

• Программируемые настройки стабильности.

• Управление плавным пуском с регулируемой настройкой времени в режиме Автоматического регулятора напряжения.

• Ограничение перевозбуждения (OEL) в режимах управления Автоматическим регулятором напряжения, VAR и PF.

• Регулирование пониженной частоты (вольт/герц).

• Схема лома защищает поле.

• Защита от перегрева.

• Измерение/регулирование напряжения трехфазного или однофазного генератора (RMS) в режиме Автоматического регулятора напряжения.

• Измерение тока однофазного генератора для целей измерения и регулирования.

• Измерение тока возбуждения и напряжения в поле.

• Четыре контактных сенсорных входа для системного интерфейса.

• Одно общее выходное реле для сигнализации и отключения функций.

• Шесть функций защиты (отключение от перевозбуждения, отключение генератора от перенапряжения, видеорегистратор

отключение от перегрева, потеря чувствительности генератора, ограничение перевозбуждения и

отключение лома).

• Распараллеливание генератора с компенсацией реактивного провала и реактивной дифференциальной компенсацией.

• Человеко-машинный интерфейс на передней панели (HMI) отображает состояние системы и DVR2000E и дает возможность вносить изменения в настройки на передней панели.

• Задний коммуникационный порт RS-232 для связи с персональным компьютером с использованием программного обеспечения MARATHON-DVR2000E- COMS на базе Windows для быстрой и удобной настройки и управления.
